Raccordement de distributeurs hydrauliques : schémas, erreurs à éviter et conseils pratiques

Au cœur de toute installation hydraulique, le distributeur (ou distributeur directionnel) remplit une fonction essentielle : diriger le flux d’huile vers les actionneurs, en contrôlant les mouvements et les fonctions de l’ensemble du système. Si vous recherchez des distributeurs directionnels on/off ou distributeurs proportionnels directionnels, il est fondamental de savoir d’abord comment les raccorder correctement.

Un raccordement correct des distributeurs hydrauliques est fondamental pour garantir l’efficacité, la sécurité et la durée de vie de l’installation. Même une erreur apparemment anodine (un tube inversé, un raccord sous-dimensionné, une ligne de retour obstruée) peut générer surchauffe, cavitation, pertes de charge et dysfonctionnements susceptibles de compromettre la productivité ou d’endommager des composants coûteux.

Ce guide est destiné aux concepteurs, techniciens et maintenanciers qui souhaitent comprendre comment raccorder correctement les distributeurs directionnels, reconnaître les erreurs les plus fréquentes et appliquer les meilleures pratiques de conception et de maintenance.

Pourquoi le raccordement correct des distributeurs est fondamental

Les distributeurs directionnels représentent le cœur logique du circuit hydraulique. Par leur déplacement (manuel, électrique ou piloté), ils définissent le parcours du fluide entre pompe, réservoir et actionneurs (vérins ou moteurs hydrauliques).

Un raccordement erroné peut provoquer des conséquences en chaîne : surchauffe de l’huile, cavitation dans la pompe, pertes de charge le long des lignes, mouvements anormaux des actionneurs et usure prématurée des joints et des composants mécaniques.

Dans un circuit bien conçu, chaque raccordement doit assurer que le flux suive un parcours défini et équilibré, aussi bien en conditions de travail qu’au repos, sans générer de pressions indésirables ni de zones de recirculation interne. Pour comprendre pleinement le rôle du distributeur dans le système, il est utile de rappeler également le fonctionnement de la pompe hydraulique, traité en détail dans l’article Comment fonctionne une pompe hydraulique : types et applications principales.

Symbologie et logique de fonctionnement selon ISO 1219-1

Pour lire et réaliser correctement les schémas de raccordement, il est indispensable de connaître la symbologie standardisée définie par la norme ISO 1219-1. Chaque distributeur est représenté graphiquement par un nombre de voies (orifices de connexion) et positions (états de commutation). Par exemple, une distributeur 4/3 indique quatre voies (P, T, A, B) et trois positions (avance, neutre et retour).

Les principaux orifices identifiés dans les schémas sont :

• P (Pressure) : entrée de la pompe et alimentation du circuit.

• T (Tank) : retour au réservoir.

• A et B : lignes de travail vers les actionneurs (vérins ou moteurs).

• Dans certains cas : X et Y comme lignes de pilotage externe, utilisées dans les distributeurs proportionnels ou à commande à distance.

  •

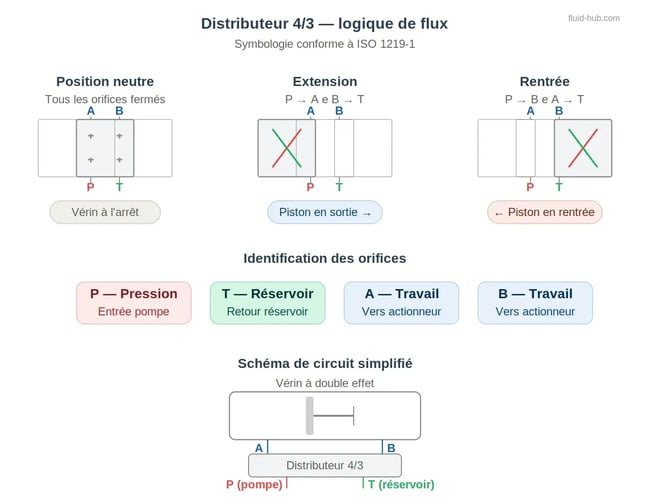

Exemple descriptif : distributeur 4/3 à centre fermé

Imaginons un distributeur 4/3 à centre fermé monté sur un circuit avec un vérin à double effet. En position neutre toutes les voies sont bloquées : la pompe reste sous pression et le vérin est immobile. En déplaçant le tiroir vers la droite, on ouvre la connexion P-A et B-T : l’huile pousse le piston en avance tandis que le fluide expulsé du côté opposé retourne au réservoir. En inversant la commande, le flux va de P à B et de A à T, rappelant le piston.

Cette symbologie, codifiée par la norme ISO 1219, permet de visualiser de manière immédiate la logique de flux et d’identifier immédiatement d’éventuelles erreurs de raccordement ou de réglage.

Types de schémas de raccordement les plus courants

Selon le type de pompe, la configuration du circuit et l’application, les distributeurs peuvent être raccordés selon différents schémas de centre. Voyons les principaux.

Schéma à centre ouvert

C’est le schéma le plus simple et le plus répandu dans les circuits avec pompe à débit fixe, comme les pompes à engrenages.

En position neutre, le fluide provenant de la pompe passe librement de P à T., se déchargeant dans le réservoir. Le système ne reste pas sous pression lorsque l’actionneur est immobile, réduisant la consommation énergétique et la surchauffe de l’huile.

Cette configuration est idéale pour les installations avec un seul utilisateur à la fois, comme dans les machines agricoles et mobiles. Elle est en revanche peu adaptée aux circuits avec plusieurs utences simultanées, car le flux ne peut pas être maintenu sous pression sur plusieurs lignes.

Schéma à centre fermé

Dans ce schéma, en position neutre toutes les voies du distributeur sont fermées : le fluide ne peut pas circuler et la pompe maintient la pression dans le circuit. Pour éviter les surpressions, il est nécessaire d’utiliser une pompe à cylindrée variable (par exemple une pompe à pistons à débit variable ou une pompe à palettes à débit variable) ou un système de compensation qui réduise le débit en l’absence de demande.

Le centre fermé permet d’alimenter plusieurs utences indépendantes et offre une réponse très rapide aux commandes, étant idéal pour les installations industrielles complexes, les machines-outils et les systèmes proportionnels.

Il nécessite cependant une conception plus précise et des composants de plus grande précision, dont des distributeurs proportionnels et limiteurs de pression.

Schéma tandem

Dans le centre tandem, la voie P est reliée à T (comme dans le centre ouvert), tandis que les voies A et B restent fermées. En position neutre, le flux retourne au réservoir à basse pression, maintenant la pompe déchargée, mais l’actionneur reste bloqué dans sa position. C’est une solution intermédiaire très répandue dans les circuits multiples où un seul utilisateur fonctionne à la fois.

Raccordement en parallèle et en série

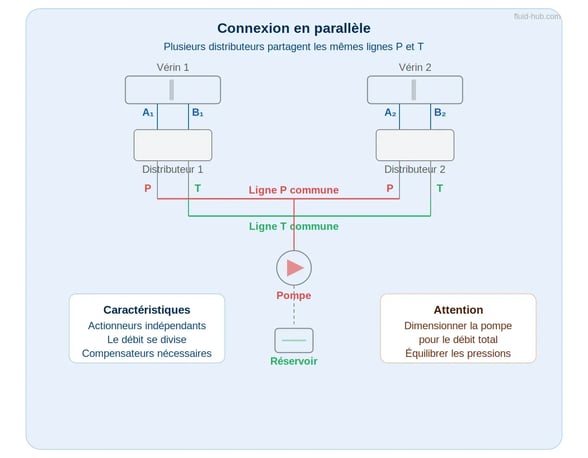

Dans le raccordement en parallèle, plusieurs distributeurs reçoivent l’huile de la même ligne de pression P avec retour commun T. Chaque utence peut fonctionner de manière indépendante, mais le débit total se répartit entre les distributeurs : un dimensionnement correct de la pompe et l’utilisation de compensateurs de débit pour maintenir constante la vitesse des actionneurs sont donc nécessaires.

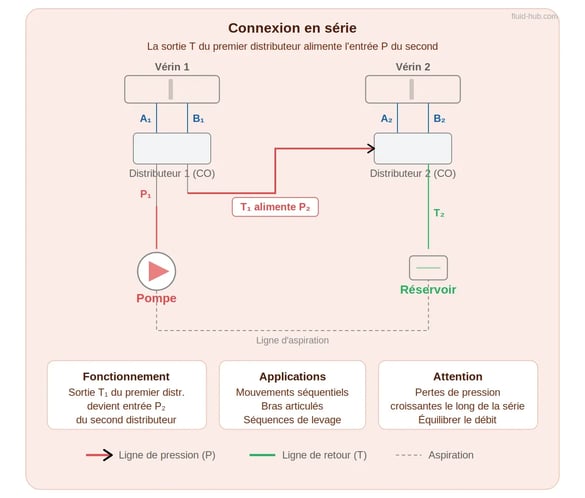

Dans le raccordement en série, la sortie du premier distributeur alimente le suivant. Ce schéma est utile lorsque les mouvements doivent se produire dans un ordre séquentiel (par exemple sur des bras articulés ou des séquences de levage), mais entraîne des pertes de pression croissantes le long de la ligne et nécessite un équilibrage attentif du flux. Pour un approfondissement sur la structure d’une installation complète, voir l’article Comment construire une centrale hydraulique : guide complet.

Comparaison des principaux schémas de centre

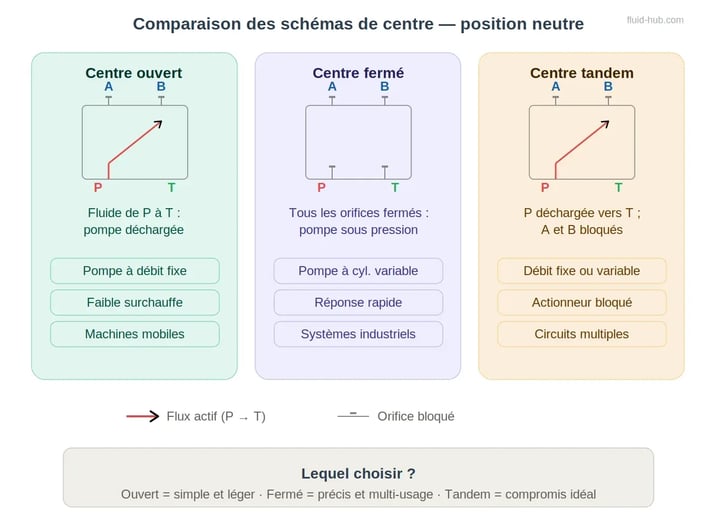

Le tableau suivant résume les caractéristiques principales des trois schémas de centre les plus utilisés.

Le choix du schéma dépend également du type de pompe adopté : pour vous orienter dans la sélection, consultez notre guide pour choisir une pompe hydraulique.

Erreurs courantes dans le raccordement des distributeurs hydrauliques

Les erreurs de raccordement sont parmi les causes les plus fréquentes de dysfonctionnement et de réduction de l’efficacité d’une installation. Voici les plus courantes :

• Inversion des lignes A et B : provoque le mouvement opposé de l’actionneur, avec risque de dommages mécaniques et danger pour les opérateurs.

• Raccordement erroné entre P et T : provoque une surchauffe immédiate et un risque de rupture de la pompe par surpression.

• Retour au réservoir sous-dimensionné : génère une contre-pression dans la ligne T, favorisant cavitation et bruit. Un filtre de retour correctement dimensionné est essentiel.

• Absence de soupapes de sécurité : expose le circuit à des surpressions non contrôlées. Les limiteurs de pression doivent toujours être présents.

• Tuyauteries trop longues, étroites ou courbées : augmentent les pertes de charge et peuvent provoquer vibrations et coups de bélier. Choisissez de la raccorderie de qualité adéquate.
• Joints ou raccords inadaptés : des étanchéités inadaptées à la pression ou à la température de service génèrent des micro-fuites et de la contamination.
• Contamination du fluide : le montage dans des environnements sales ou sans filtration adéquate introduit des particules qui endommagent les tiroirs et les sièges des distributeurs.

⚠ ATTENTION : Un retour T obstrué ou mal dimensionné est l’une des principales causes de surchauffe et de bruit dans les centrales hydrauliques. Un contrôle préventif de la ligne de décharge évite des pannes coûteuses et prolonge la vie de la pompe et du moteur hydraulique. Pour approfondir le fonctionnement des moteurs, consultez l’article dédié sur le blog fluid-hub.

Conseils pratiques pour un raccordement correct

Pendant la conception

Vérifiez la compatibilité entre le type de pompe et le schéma du distributeur choisi (centre ouvert, fermé ou tandem). Assurez-vous que les raccords et tuyauteries ont un diamètre adapté au débit et à la pression de service, et que le circuit est équipé de clapets anti-retour ou compensateurs pour garantir la stabilité du système.

Prévoyez toujours un système de filtration efficace, en positionnant des filtres en pression ou filtres de retour en des points stratégiques. L’utilisation de logiciels CAO dédiés ou de bibliothèques symboliques conformes à la norme ISO 1219 permet de vérifier le parcours correct des flux dès la phase de conception, réduisant drastiquement les erreurs sur le terrain. L’adoption d’outils numériques tels que les Digital Twin peut améliorer encore la qualité de la conception.

💡 CONSEIL PRATIQUE : Dessiner le schéma avec des symboles ISO et une numérotation cohérente entre pompe, distributeurs et actionneurs facilite aussi bien la mise en service que la maintenance future. Chaque ligne devrait être identifiée avec des étiquettes P, T, A, B directement sur le schéma et sur les tuyauteries physiques.

Pendant le montage

Nettoyez soigneusement tubes, raccords et distributeurs avant l’installation, en évitant l’entrée de particules contaminantes. Respectez les couples de serrage prévus par les normes (par exemple ISO 8434 pour raccords filetés ou à olive). Identifiez clairement les lignes P, T, A et B pour prévenir les inversions : une simple erreur à ce stade peut provoquer le dysfonctionnement complet du circuit.

Contrôlez le sens de montage du distributeur, la bonne position des joints et assurez-vous que les tuyauteries ne présentent pas de courbures serrées ou d’écrasements. Vérifiez que le degré de propreté du fluide soit conforme aux spécifications du fabricant du distributeur, en faisant référence à la norme ISO 4406 pour la classification de la contamination.

Pendant la maintenance

Effectuez des contrôles périodiques de pression et de débit avec des pressostats et capteurs de pression certifiés, en vérifiant l’absence de micro-fuites sur les raccords. Maintenez le niveau et la propreté de l’huile dans les limites recommandées et surveillez la température du fluide : une augmentation anormale peut indiquer un recirculation interne, une contre-pression sur la ligne T ou l’usure des organes d’étanchéité du distributeur.

Une maintenance préventive sur les distributeurs directionnels et les filtres de retour prolonge la durée de vie utile de l’installation et réduit les arrêts machine non programmés. Documentez chaque intervention avec date, valeurs relevées et composants remplacés : cette traçabilité est le premier pas vers une maintenance prédictive efficace.

💡 CONSEIL PRATIQUE : Après chaque intervention de maintenance, effectuez un essai à basse pression avec de l’huile filtrée pour vous assurer de l’absence d’inversions, d’obstructions internes ou de fuites anormales. Ce n’est qu’après cette vérification que vous porterez progressivement le circuit à la pression de service.

Outils utiles pour la conception et le contrôle

Pour gérer au mieux le raccordement des distributeurs hydrauliques, il est conseillé de se doter de quelques outils fondamentaux :

• Logiciels CAO avec bibliothèques ISO 1219 : permettent de dessiner des schémas conformes à la réglementation et de vérifier visuellement la logique de flux avant la réalisation physique.

• Tableaux de sélection des distributeurs : fournies par les principaux fabricants comme Bosch Rexroth et Parker, aident à choisir le type de centre et la taille correcte en fonction du débit et de la pression de service.

• Instruments de mesure certifiés : pressostats, capteurs de pression, débitmètres et thermomètres pour les vérifications périodiques.

• Checklist de montage : un document opérationnel listant les vérifications à effectuer avant, pendant et après l’installation réduit drastiquement les erreurs.

• Configurateurs en ligne : les modernes configurateurs et devis en ligne simplifient le choix des composants et accélèrent l’approvisionnement.

Pour l'approvisionnement rapide des composants nécessaires, des plateformes de e-commerce industriel spécialisées (lien art.32) comme fluid-hub permettent de trouver distributeurs, filtres et raccords avec disponibilité en temps réel.

Conclusion

Le raccordement correct des distributeurs hydrauliques est une condition essentielle pour la sécurité, l’efficacité et la fiabilité de l’ensemble de l’installation. Connaître les différents schémas de centre, respecter la symbologie ISO 1219 et appliquer de bonnes pratiques de montage et de maintenance permet de réduire les pannes, la consommation et les temps d’arrêt machine.

Sur le blog de fluid-hub vous pouvez trouver d’autres approfondissements dédiés à la conception et à la maintenance des circuits hydrauliques, dont les guides sur comment fonctionne une pompe hydraulique, comment choisir le bon moteur hydraulique et comment construire une centrale hydraulique. Si vous avez des doutes sur le distributeur à choisir ou sur la configuration de votre circuit, explorez notre catalogue des distributeurs hydrauliques ou contactez l’équipe technique.
