Qu’est-ce qu’un moteur hydraulique
Un moteur hydraulique (ou moteur hydraulique) est un actionneur rotatif qui transforme l’énergie hydraulique fournie par une pompe en énergie mécanique de rotation. Au sein d’un circuit hydraulique, c’est le composant qui met en mouvement des organes mécaniques tels que roues, convoyeurs, tambours, bras ou outils.
À la différence de la pompe hydraulique, qui convertit l’énergie mécanique en pression et débit du fluide, le moteur fonctionne en sens inverse : il reçoit un flux pressurisé et génère un couple sur l’arbre de sortie.
Grâce à leur densité de puissance élevée, les moteurs hydrauliques peuvent délivrer des couples élevés même à basse vitesse, avec des dimensions compactes et une grande fiabilité. C'est pourquoi ils sont largement utilisés dans des secteurs tels que : machines industrielles et de construction, machines agricoles et forestières, installations mobiles de levage et manutention, lignes de production et systèmes automatiques.

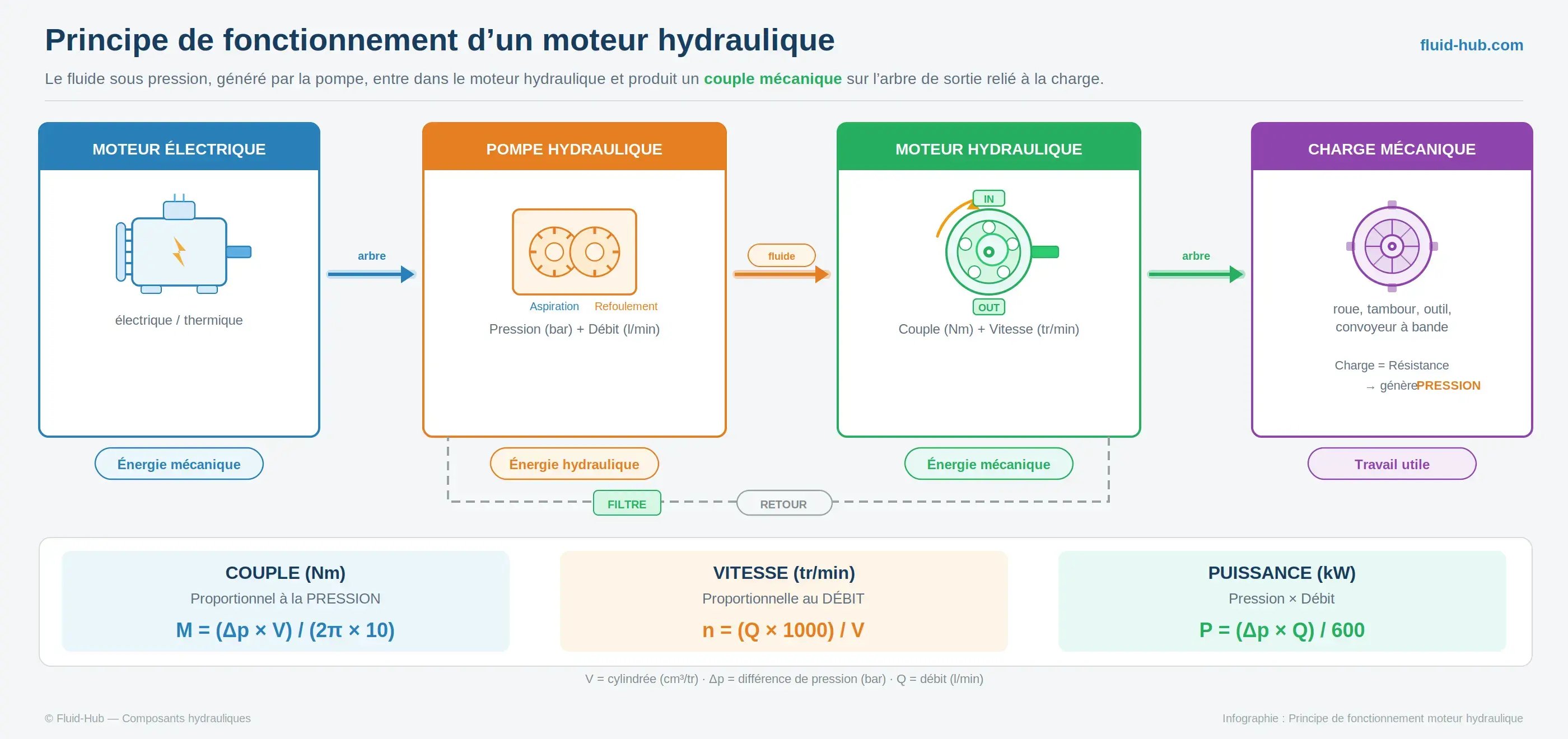

Principe de fonctionnement d'un moteur hydraulique
Le moteur hydraulique transforme l’énergie du fluide en mouvement rotatif. Le fluide sous pression, envoyé par la pompe à travers le circuit, entre dans le moteur et pousse les éléments internes (engrenages, pistons ou palettes), provoquant la rotation de l’arbre relié à la charge mécanique.
En termes pratiques, la pression du fluide détermine le couple que le moteur peut générer, tandis que le débit régule la vitesse de rotation. Plus la pression est élevée, plus la force est grande ; plus le débit est élevé, plus la rotation est rapide. La puissance hydraulique transmise est donc le produit de la pression par le débit.
On peut dire que le moteur hydraulique fonctionne de manière opposée à une pompe : au lieu de pousser le fluide, c'est le fluide lui-même qui génère le mouvement. Selon la norme ISO 4409, les performances du moteur sont évaluées en mesurant couple, débit, pression et rendement dans des conditions standardisées. Ce principe permet d'obtenir des couples élevés même à basse vitesse, avec une grande précision et un contrôle du mouvement.
L’efficacité globale du système dépend de la qualité de fabrication du moteur et des conditions du fluide : fuites internes, frottements mécaniques et contamination peuvent réduire les performances et provoquer des surchauffes. C'est pourquoi il est fondamental de garantir une bonne filtration et un entretien régulier de l’ensemble du circuit hydraulique.
Principaux types de moteurs hydrauliques
Tous les moteurs hydrauliques ne fonctionnent pas de la même manière. Le choix de la bonne technologie dépend du type d'installation, de la puissance hydraulique requise et des conditions de fonctionnement. Il existe quatre grandes familles (à engrenages, à pistons, à palettes et orbitaux), chacune avec des caractéristiques spécifiques et des domaines d’application distincts.
Vous pouvez consulter l’ensemble de la gamme dans la section moteurs hydrauliques de fluid-hub.
Moteurs à engrenages
Les moteurs à engrenages sont la solution la plus simple et la plus robuste dans le panorama hydraulique. Ce type de moteur hydraulique abrite à l'intérieur deux engrenages accouplés : lorsque le fluide sous pression entre, il remplit les espaces entre les dents et les force à tourner, transmettant le mouvement à l’arbre de sortie.
La construction compacte et le nombre réduit de composants mobiles les rendent très fiables même dans des environnements sévères. Ils peuvent fonctionner avec différents types d'huiles et supportent bien les variations de température ou de viscosité. Ils sont idéaux pour les circuits auxiliaires, systèmes de refroidissement, ventilateurs, pompes auxiliaires ou petits organes rotatifs dans les machines agricoles et mobiles.
Le revers de la médaille est un couple plus limité et un rendement inférieur (70-85 %) par rapport aux moteurs plus avancés. Toutefois, leur excellent rapport performances/prix en fait un choix répandu partout où simplicité et durabilité sont nécessaires.
Moteurs à pistons
Les moteurs à pistons représentent le niveau technologiquement le plus avancé parmi les moteurs hydrauliques. À l’intérieur du corps moteur, plusieurs pistons coulissent dans des cylindres, poussés par le fluide sous pression contre un plateau oscillant (dans les modèles axiaux) ou contre un excentrique (dans les modèles radiaux). Le mouvement alternatif se transforme en rotation de l’arbre, avec une efficacité énergétique élevée.
Ils sont disponibles aussi bien en version à cylindrée fixe, où le débit et la vitesse restent constants, qu'en version à cylindrée variable, qui permet d'adapter en temps réel le débit du fluide et donc la vitesse de rotation. Cette flexibilité les rend parfaits pour les systèmes nécessitant un contrôle précis du couple et de la vitesse, comme les presses industrielles, machines de moulage, grues mobiles et bancs d’essai. Des constructeurs comme Bosch Rexroth et Kawasaki Precision Machinery proposent des solutions avancées dans ce segment.
En plus d’offrir des couples très élevés et des rendements jusqu'à 95 %, les moteurs à pistons supportent des pressions de service jusqu'à 450-500 bar. Ils nécessitent cependant des fluides propres et une maintenance soignée, car la mécanique interne est plus sophistiquée. Ils sont préférés lorsque des performances constantes et une haute fiabilité dans le temps sont nécessaires.
Moteurs à palettes
Les moteurs à palettes se distinguent par un fonctionnement régulier et silencieux. Dans ce type de moteur hydraulique, le cœur du système est un rotor excentrique sur lequel coulissent plusieurs palettes mobiles qui délimitent de petites chambres à volume variable. Le fluide sous pression entre dans le moteur, pousse les palettes contre la chemise interne, provoquant la rotation continue du rotor.
Cette technologie offre une excellente uniformité de couple et un faible niveau sonore, des qualités qui les rendent idéaux pour les environnements où le confort acoustique est important, comme les machines-outils ou les installations d'automatisation industrielle. Ils fonctionnent bien à des pressions intermédiaires, typiquement 150-200 bar. Des fabricants comme Parker Hannifin proposent des gammes spécifiques pour ces applications.
D’un autre côté, ils nécessitent des huiles propres et à viscosité contrôlée, car les particules contaminantes ou les variations excessives de température peuvent compromettre l'étanchéité des palettes. En contrepartie, ils offrent une longue durée de vie et une marche extrêmement fluide.
Moteurs orbitaux (Gerotor ou Geroller)
Les moteurs orbitaux, également connus sous le nom de moteurs à basse vitesse et haut couple (LSHT), se distinguent par leur capacité à générer une grande force rotative même à des régimes très bas. La structure comprend un rotor interne et un stator externe con dentature eccentriche: il fluido, spingendo sulle camere che si formano tra i due elementi, fa “orbitare” il rotore producendo una rotazione potente e controllata.
Ils sont compacts, robustes et capables de fonctionner longtemps même à des pressions élevées. Grâce au couple très élevé et à la vitesse contenue, ils sont utilisés dans les machines agricoles, systèmes de levage, véhicules compacts et équipements de manutention de charges. Danfoss est parmi les principaux fabricants mondiaux de cette technologie, avec des séries comme OMP, OMR, OMS et les plus récents Orbitale X.
La seule limite est la vitesse maximale réduite, mais en contrepartie ils garantissent une efficacité et une durabilité excellentes, même dans des conditions de travail difficiles.
Tableau comparatif des principaux types de moteurs hydrauliques
|
Type de moteur |
Couple |
Vitesse |
Rendement |
Applications typiques |
|
Engrenages |
Bas-moyen |
Élevé |
Moyen (70-85%) |
Ventilateurs, pompes auxiliaires, circuits auxiliaires |
|
Pistons (axiaux/radiaux) |
Élevé |
Moyenne |
Élevé (85-95%) |
Presses, engins de terrassement, bancs d’essai |
|
Palettes |
Moyen |
Moyenne |
Bon(80-90%) |
Machines-outils, automatisation, cycle continu |
|
Orbitaux (LSHT) |
Très élevé |
Basse |
Élevé (85-92%) |
Agriculture, levage, manutention lente |
Comment choisir le bon moteur hydraulique
Choisir le bon moteur signifie garantir performances, durabilité et efficacité à l’ensemble de l’installation.
Le processus est analogue à celui décrit dans notre guide pour choisir une pompe hydraulique : il faut partir des exigences de l’application et équilibrer plusieurs paramètres.
Couple et vitesse requis
Le couple (Nm) dépend de la pression et de la cylindrée du moteur hydraulique. La vitesse (tr/min) est proportionnelle au débit fourni par la pompe. Il est fondamental d'équilibrer ces deux paramètres : un moteur hydraulique sous-dimensionné en couple surchauffe, tandis qu'un surdimensionné en vitesse gaspillera de l'énergie.
Rendement et pertes
Un rendement élevé réduit les pertes d'énergie et la température du fluide. Dans les applications lourdes et continues, un moteur hydraulique à pistons ou orbital est préférable à un moteur à engrenages, précisément en raison de la moindre chaleur dissipée et du meilleur rendement énergétique.
Compatibilité avec le fluide
Le fluide hydraulique doit être compatible avec les matériaux et les joints du moteur. Viscosité, degré de propreté (classe de contamination ISO 4406) et additivation sont des facteurs déterminants pour la durée de vie du composant. Pour approfondir le rôle du fluide dans le circuit, consultez notre guide sur comment construire une centrale hydraulique.
Efficacité et contrôle
Dans les systèmes nécessitant des variations de vitesse ou une inversion de marche, il convient de choisir un moteur à cylindrée variable ou d’associer le moteur à une vanne de contrôle proportionnelle. Pour les applications mobiles ou robotiques, on privilégie les solutions avec capteurs intégrés pour le retour d’information et le contrôle électronique.
Conditions de fonctionnement et installation
Température, environnement (poussière, vibrations, chocs) et position de montage influencent le choix du moteur hydraulique le plus adapté. Type d'étanchéité, matériau de construction et protection de surface doivent être évalués avec soin. Dans les environnements particulièrement agressifs, toujours vérifier la compatibilité de la classe de protection IP et la conformité à la norme ISO 3019 pour les brides de montage.
Maintenance et durabilité dans le temps
Le maintenance préventive est essentielle pour maintenir les performances d'un moteur hydraulique à long terme. Un circuit bien conçu et surveillé peut doubler la durée de vie utile du moteur, en réduisant les arrêts imprévus et les coûts de réparation.
Les interventions principales concernent :
- Contrôle du fluide : vérifier périodiquement viscosité, niveau de contamination et présence d’eau ou de particules métalliques.
- Filtration efficace : utiliser des filtres de retour et filtres de pression adaptés à la classe de propreté requise par le moteur (référence : classe ISO 4406).
- Surveillance des fuites et du bruit : des variations anormales du niveau sonore ou des fuites visibles sont des signes précoces d’usure interne.
- Contrôle de la température : des températures excessives réduisent la durée de vie des joints et accélèrent la dégradation de l’huile.
- Lubrification : assurer un film d’huile adéquat même lors des cycles de démarrage et d’arrêt fréquents, particulièrement critiques pour les moteurs à pistons.
Conclusion
Le moteur hydraulique est le cœur rotatif de nombreuses installations industrielles et mobiles : il convertit la pression du fluide en puissance mécanique, garantissant mouvement, précision et fiabilité. Connaître les différents types et critères de choix permet d'optimiser les performances, réduire la consommation et augmenter la durabilité du système.
Sur fluid-hub vous pouvez trouver une large sélection de moteurs hydrauliques (à engrenages, à pistons, à palettes et orbitaux) disponibles en livraison immédiate et avec un support technique spécialisé.
