Comment fonctionne une pompe hydraulique : typologies et applications principales

Dans l’automatisation industrielle moderne, la pompe hydraulique est l’un des composants les plus répandus et indispensables. Chaque fois qu’une machine doit soulever, presser, déplacer ou transmettre une force avec précision et continuité, il est très probable qu’un circuit hydraulique alimenté par une pompe se trouve derrière. Mais comment fonctionne une pompe hydraulique ? Et quels sont les types les plus utilisés dans les différents secteurs industriels ?

Dans cet article, nous examinerons en détail le principe de fonctionnement des pompes hydrauliques, les principales catégories (engrenages, palettes, pistons), leurs domaines d’application et quelques critères pratiques pour orienter le choix. Un guide conçu pour les techniciens, acheteurs et concepteurs qui veulent vraiment comprendre ce qui se cache à l’intérieur d’un circuit hydraulique.

De la mécanique à l’hydraulique : un bref aperçu évolutif

Avant l’avènement de l’hydraulique, la transmission de puissance était confiée presque exclusivement aux systèmes mécaniques et électriques. Avec l’introduction des circuits hydrauliques, à partir des premières applications industrielles au cours du XXe siècle, il a été possible de réaliser un saut qualitatif significatif : une plus grande densité de puissance (grandes forces générées avec des composants compacts), un contrôle fin et modulable du mouvement et de la pression, et une fiabilité même dans des conditions de fonctionnement sévères. Les pompes volumétriques sont au cœur de ce système.

Qu’est-ce qu’une pompe hydraulique et quel est son rôle

La pompe hydraulique est le cœur de tout circuit hydraulique. Il s’agit d’un dispositif qui convertit l’énergie mécanique, fournie par un moteur électrique ou thermique, en énergie hydraulique, c’est-à-dire en un flux de fluide sous pression.

Le principe est simple : la pompe prélève l’huile du réservoir et la pousse vers les actionneurs (vérins, moteurs, distributeurs). Il est important de souligner un concept souvent mal compris : ce n’est pas la pompe qui génère directement la pression, mais la charge opposée par le système qui transforme le débit en pression. La pompe fournit le débit ; le système transforme ce débit en pression utile.

D’un point de vue constructif, les pompes hydrauliques appartiennent à la catégorie des machines volumétriques : à chaque cycle utile, elles déplacent un volume bien défini de fluide (appelé cylindrée), assurant continuité et précision dans le mouvement. Elles peuvent être à cylindrée fixe, avec un débit constant à régime égal, ou à cylindrée variable, capables d’adapter le débit fourni à la demande effective du circuit.

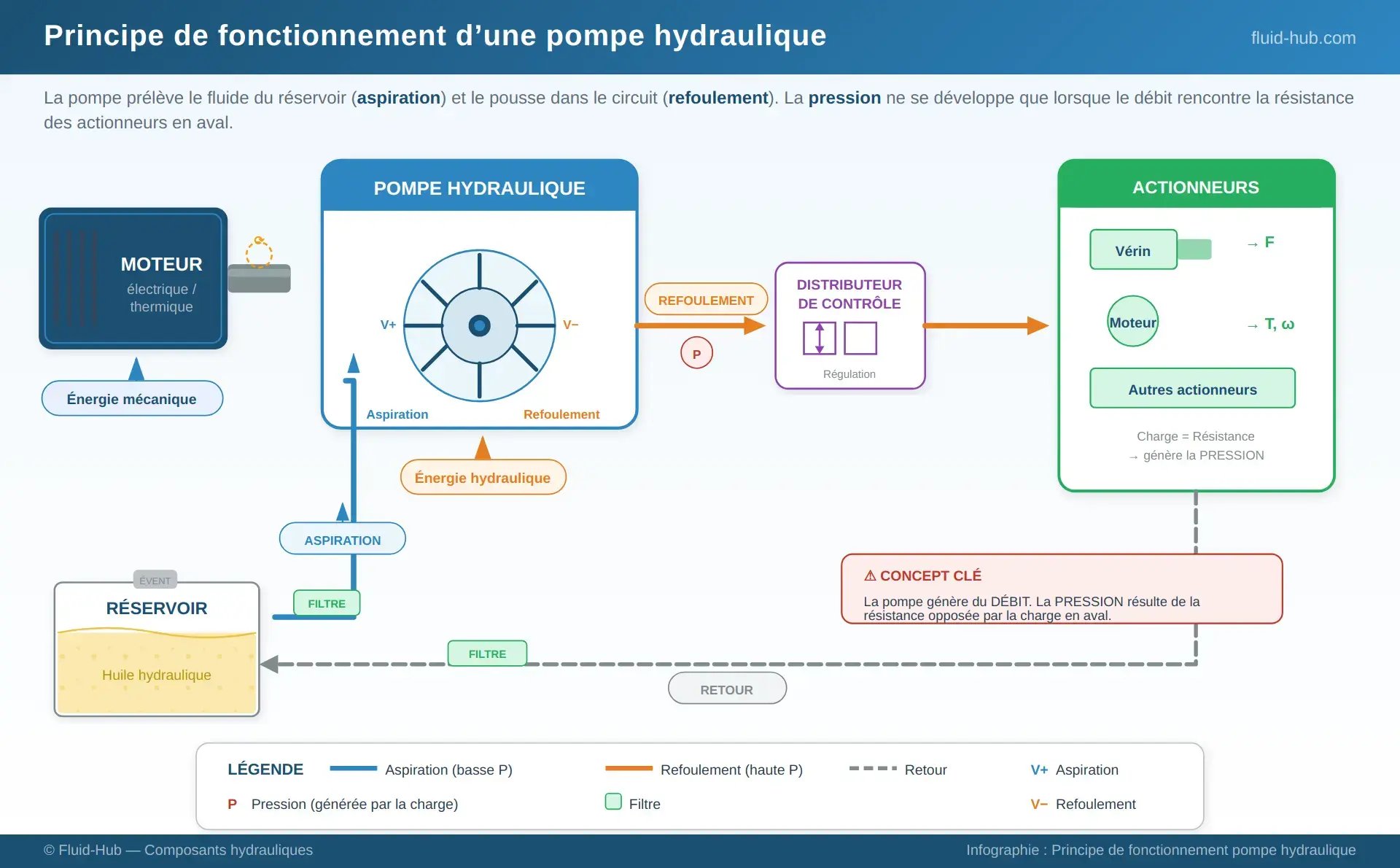

Principe de fonctionnement d’une pompe hydraulique

Le fonctionnement d’une pompe hydraulique repose sur la capacité de créer un flux continu de fluide à l’intérieur du circuit. L’arbre de la pompe, entraîné en rotation par un moteur électrique ou thermique, actionne les organes internes (engrenages, palettes ou pistons) générant des chambres à volume variable.

Ces chambres s’ouvrent et se ferment de manière cyclique : pendant la phase d’aspiration, le volume de la chambre augmente, créant une dépression qui aspire le fluide du réservoir ; pendant la phase de refoulement, le volume se réduit, poussant l’huile dans le circuit. La pression, comme mentionné, ne se développe que lorsque le flux rencontre la résistance des actionneurs.

Ce mécanisme, apparemment simple, permet d’obtenir un contrôle précis des mouvements, vitesses et forces. Dans la représentation des schémas hydrauliques, on utilise les symboles ISO 1219, qui décrivent la fonction du composant (cylindrée fixe ou variable, type de commande, connexions) sans entrer dans les détails de construction interne.

Principaux types de pompes hydrauliques

Toutes les pompes hydrauliques ne fonctionnent pas de la même manière : selon le principe constructif et la destination d’utilisation, il existe des variantes qui se différencient par leurs performances, coûts, rendement et niveau de complexité. En général, on peut distinguer trois grandes familles (pompes à engrenages, pompes à palettes et pompes à pistons), chacune avec des caractéristiques particulières qui les rendent plus adaptées à des secteurs et applications spécifiques. Connaître leurs différences est fondamental pour choisir la solution la plus adaptée à vos besoins opérationnels.

Pompes à engrenages

Les pompes à engrenages sont le type le plus simple et le plus répandu, utilisées partout où robustesse, compacité et coûts réduits sont nécessaires. Leur structure repose sur deux roues dentées qui, tournant en sens opposé, emprisonnent le fluide entre les dents et le carter, le poussant vers la sortie. Selon la configuration, différentes variantes se distinguent.

Les pompes à engrenages externes sont les plus courantes : économiques et compactes, elles offrent de bons débits à des pressions moyennes-basses (typiquement 150-250 bar). La principale limitation est un niveau sonore plus élevé et un rendement qui diminue avec l’augmentation des pressions. Elles sont largement utilisées dans les machines agricoles, les petites installations mobiles et les circuits auxiliaires.

Les pompes à engrenages internes, en revanche, se distinguent par leur géométrie à satellite : un engrenage interne entraîne l’engrenage externe, garantissant un flux plus régulier et silencieux, avec de meilleurs rendements. Elles sont le choix idéal lorsqu’il faut conjuguer fiabilité et réduction du bruit, par exemple dans les presses industrielles ou les installations où le confort acoustique est important.

Il existe également des versions avec engrenages hélicoïdaux, où les dents inclinées réduisent les pulsations de débit et les vibrations, améliorant la continuité du flux.

Pompes à palettes

Les pompes à palettes reposent sur un rotor équipé de palettes coulissantes, qui se déplacent à l’intérieur d’un anneau excentrique. Lorsque le rotor tourne, les palettes coulissent radialement sous l’effet de la force centrifuge, créant des chambres à volume variable qui aspirent et compriment le fluide.

La grande versatilité de cette solution a permis de développer deux familles principales. Les pompes à palettes à débit fixe maintiennent toujours la même quantité de fluide par tour, garantissant un flux constant et régulier. Elles sont appréciées pour leur silence de fonctionnement et leur stabilité, des caractéristiques qui les rendent idéales pour les machines-outils et de nombreuses installations industrielles standard.

Les pompes à palettes à débit variable, en revanche, permettent de régler l’excentricité de l’anneau et donc la cylindrée délivrée. Cela se traduit par une efficacité énergétique supérieure et une réduction de la consommation, car la pompe ne fournit que le débit effectivement nécessaire. Elles sont donc très répandues dans les applications impliquant des cycles de travail variables, comme le moulage des matières plastiques ou les systèmes industriels devant s’adapter à des charges variables.

Pompes à pistons

Les pompes à pistons représentent le niveau technologique le plus avancé, conçues pour des applications à haute pression et une efficacité maximale. Le fonctionnement repose sur plusieurs pistons disposés à l’intérieur d’un cylindre : avec un mouvement alternatif, ces pistons aspirent et compriment le fluide de manière extrêmement efficace.

Les pompes à pistons axiaux ont les pistons disposés parallèlement à l’arbre moteur. Ce groupe comprend aussi bien les versions à plateau oscillant que celles à axe brisé : les deux offrent des débits modulables et sont capables d’atteindre des pressions élevées (350–400 bar et plus). Elles sont très utilisées dans les engins de terrassement, les grandes installations industrielles, les presses et les contextes où il est essentiel de garantir continuité et puissance même sous des charges lourdes.

Les pompes à pistons radiaux, en revanche, présentent les pistons disposés en étoile autour d’un axe central. Cette configuration permet d’obtenir des couples très élevés et une grande fiabilité, les rendant particulièrement adaptées aux systèmes de pressage, aux essais haute pression et aux machines d’extrusion.

La complexité de construction plus élevée et le coût supérieur par rapport aux autres familles sont compensés par une durée de vie remarquable et des performances de niveau supérieur, surtout là où des pressions élevées et une efficacité énergétique maximale sont requises.

Tableau comparatif des principaux types de pompes hydrauliques

Applications industrielles et mobiles des pompes hydrauliques

Les pompes hydrauliques sont utilisées dans un large éventail de secteurs, grâce à leur capacité à générer des forces élevées, des mouvements contrôlés et des cycles de travail fiables. Leur versatilité permet de les intégrer aussi bien dans les machines mobiles que dans les installations industrielles fixes, couvrant des besoins très divers.

• Machines-outils : alimentation de circuits de précision pour fraiseuses, tours et centres d’usinage.
• Presses hydrauliques : génération de forces concentrées pour l’emboutissage, le découpage et l’emboutissage profond.
• Engins de terrassement : excavatrices, chargeuses, bulldozers et mini-excavatrices.
• Secteur agricole : tracteurs, moissonneuses-batteuses, systèmes de levage et équipements traînés.
• Secteur naval : timoneries hydrauliques, treuils, stabilisateurs et grues de bord.
• Aérospatiale et défense : systèmes de commande de vol et circuits d’actionnement.
• Énergie et installations industrielles : turbines, machines pour plastiques, extrudeuses, installations sidérurgiques.

En résumé, tout secteur ayant besoin de puissance concentrée, mouvements contrôlés et cycles de travail répétables trouve dans les pompes hydrauliques une solution fiable. Le choix du type (engrenages, palettes ou pistons) dépend toujours de l’équilibre entre coûts, performances, exigences de pression et besoins applicatifs spécifiques .

Comment choisir la bonne pompe hydraulique

Le choix de la pompe ne peut pas être aléatoire : c’est le résultat d’une analyse attentive qui croise plusieurs paramètres techniques et opérationnels. Les principaux critères à considérer sont :

• Débit requis : la quantité de fluide que le circuit doit recevoir pour garantir la vitesse de travail souhaitée.
• Pression de service : la sollicitation maximale que le système doit supporter en conditions normales et de pointe.
• Rendement : le rendement volumétrique et mécanique global, qui impacte directement la consommation énergétique.
• Fiabilité et maintenance : durée de vie prévue, intervalles de maintenance et disponibilité des pièces de rechange.
• Coût total de possession : non seulement le prix d’achat, mais aussi les coûts d’exploitation et de gestion dans le temps.

Pour en savoir plus sur les erreurs courantes et les conseils pratiques, lisez également notre Guide pour choisir une pompe hydraulique.

Questions fréquemment posées (FAQ)

Quelle est la différence entre une pompe à cylindrée fixe et une pompe à cylindrée variable ?
 La pompe à cylindrée fixe délivre toujours la même cylindrée par tour : la pression varie avec la charge et est limitée par une soupape de sécurité. La pompe à cylindrée variable adapte la cylindrée en fonction de la demande du circuit, typiquement par le biais d’un compensateur de pression, réduisant les gaspillages énergétiques et la surchauffe du fluide.

Qu’est-ce que le compensateur de pression ?
C’est un dispositif de contrôle qui, lorsque la pression du système atteint la valeur de réglage, agit sur la pompe en réduisant sa cylindrée presque à zéro. De cette façon, la pompe ne délivre que le débit strictement nécessaire pour maintenir la pression réglée, limitant les pertes énergétiques.

Quelle est la durée de vie d’une pompe hydraulique ?
La durée de vie dépend de multiples facteurs : charge de service, vitesse de rotation, classe de filtration du fluide (norme ISO 4406), température de service et maintenance correcte. Avec des fluides propres, une température maîtrisée et des intervalles de maintenance respectés, la durée de vie utile se mesure en plusieurs milliers d’heures de fonctionnement.

Quelles pressions atteignent les différentes familles de pompes ?
Approximativement : les pompes à engrenages atteignent environ 170–280 bar ; les pompes à palettes jusqu’à environ 275 bar (mais plus silencieuses) ; les pompes à pistons axiaux entre 280 et 400 bar ; les pompes à pistons radiaux jusqu’à 700 bar et plus. Les valeurs exactes varient selon la série et le constructeur.

Comment représente-t-on une pompe dans les schémas hydrauliques ?
On utilise les symboles ISO 1219, qui décrivent la fonction du composant (cylindrée fixe ou variable, type de régulation, connexions) et les relations avec le circuit. Le schéma indique « ce que fait » le composant, pas comment il est construit à l’intérieur.

Pourquoi une soupape de limitation de pression est-elle nécessaire même avec des pompes variables ?
La soupape de limitation de pression est une protection de sécurité : elle intervient en cas de pics transitoires ou d’anomalies, empêchant la pression de dépasser les limites structurelles du circuit. Même avec des pompes à cylindrée variable, la maintenir est une bonne pratique de conception.

Quelle est la pompe hydraulique la plus silencieuse ?
Les pompes à palettes et les pompes à engrenages internes sont généralement les types les plus silencieux, grâce à leur géométrie qui réduit les pulsations de débit et les vibrations mécaniques.

Conclusion

La pompe hydraulique est le cœur de tout circuit hydraulique : les performances, l’efficacité et la fiabilité de l’ensemble de l’installation dépendent de sa sélection correcte. Comprendre comment fonctionne une pompe hydraulique et quels types existent est la première étape pour s’orienter de manière éclairée dans le choix.

Sur fluid-hub vous pouvez trouver une large gamme de pompes hydrauliques et composants associés, avec des fiches techniques détaillées et un support technique pour la sélection. Explorez notre catalogue de pompes des principaux constructeurs : Casappa et Marzocchi pour les pompes à engrenages, Berarma et Veljan pour les pompes à palettes, Bosch Rexroth et Kawasaki pour les pompes à pistons. Découvrez également les guides produit de notre blog pour trouver la solution la plus adaptée à vos besoins opérationnels.
