En el corazón de toda instalación hidráulica, el distribuidor (o válvula direccional) desempeña una tarea esencial: dirigir el flujo de aceite hacia los actuadores, controlando movimientos y funciones de todo el sistema. Si estás buscando válvulas direccionales on/off o válvulas proporcionales direccionales, es fundamental conocer primero cómo conectarlas correctamente.
Una correcta conexión de los distribuidores hidráulicos es fundamental para garantizar eficiencia, seguridad y durabilidad de la instalación. Incluso un error aparentemente trivial (un tubo invertido, un racor subdimensionado, una línea de retorno obstruida) puede generar sobrecalentamiento, cavitación, pérdidas de carga y fallos de funcionamiento capaces de comprometer la productividad o dañar componentes costosos.
Esta guía está pensada para diseñadores, técnicos y personal de mantenimiento que desean comprender cómo conectar correctamente las válvulas direccionales, reconocer los errores más frecuentes y aplicar las mejores prácticas de diseño y mantenimiento.
Por qué la correcta conexión de los distribuidores es fundamental
Las válvulas direccionales representan el núcleo lógico del circuito hidráulico. A través de su desplazamiento (manual, eléctrico o pilotado), definen el recorrido del fluido entre bomba, depósito y actuadores (cilindros o motores hidráulicos).
Una conexión errónea puede provocar consecuencias en cadena: sobrecalentamiento del aceite, cavitación en la bomba, pérdidas de carga a lo largo de las líneas, movimientos anómalos de los actuadores y desgaste prematuro de juntas y componentes mecánicos.
En un circuito bien diseñado, cada conexión debe asegurar que el flujo siga un recorrido definido y equilibrado, tanto en condiciones de trabajo como de reposo, sin generar presiones indeseadas ni zonas de recirculación interna. Para comprender plenamente el papel del distribuidor en el sistema, es útil recordar también el funcionamiento de la bomba hidráulica, tratado en detalle en el artículo Cómo funciona una bomba hidráulica: tipos y aplicaciones principales.
Simbología y lógica de funcionamento según ISO 1219-1
Para leer y realizar correctamente los esquemas de conexión, es indispensable conocer la simbología estandarizada definida por la norma ISO 1219-1. Cada distribuidor se representa gráficamente por un número de vías (puertos de conexión) y posiciones (estados de conmutación). Por ejemplo, una válvula 4/3 indica cuatro vías (P, T, A, B) y tres posiciones (avance, neutra y retorno).
Los principales puertos identificados en los esquemas son:
-
P (Pressure): entrada de la bomba y alimentación del circuito.
-
T (Tank): retorno al depósito.
-
A y B: líneas de trabajo hacia los actuadores (cilindros o motores).
-
En algunos casos: X e Y como líneas de pilotaje externo, utilizadas en válvulas proporcionales o de control remoto.
Ejemplo descriptivo: válvula 4/3 de centro cerrado
Imaginemos una válvula 4/3 de centro cerrado montada en un circuito con cilindro de doble efecto. En la posición neutra todas las vías están bloqueadas: la bomba permanece en presión y el cilindro está parado. Desplazando el cursor a la derecha, se abre la conexión P-A y B-T: el aceite empuja el pistón en avance mientras el fluido expulsado del lado opuesto regresa al depósito. Invirtiendo el mando, el flujo va de P a B y de A a T, retrayendo el pistón.
Esta simbología, codificada por la norma ISO 1219, permite visualizar de manera inmediata la lógica de flujo e identificar de inmediato posibles errores de conexión o de calibración.
Tipos de esquemas de conexión más comunes
Según el tipo de bomba, la configuración del circuito y la aplicación, los distribuidores pueden conectarse según diferentes esquemas de centro. Veamos los principales
Esquema de centro abierto
Es el esquema más simple y extendido en circuitos con bomba de caudal fijo, como las bombas de engranajes.
En posición neutra, el fluido proveniente de la bomba pasa libremente de P a T, descargándose en el depósito. El sistema no permanece en presión cuando el actuador está parado, reduciendo el consumo energético y el sobrecalentamiento del aceite.
Esta configuración es ideal para instalaciones con un solo usuario a la vez, como en maquinaria agrícola y móvil. Resulta poco adecuada para circuitos con múltiples usuarios simultáneos, ya que el flujo no puede mantenerse a presión en líneas múltiples.
Esquema de centro cerrado
En este esquema, en posición neutra todas las vías del distribuidor están cerradas: el fluido no puede circular y la bomba mantiene la presión en el circuito. Para evitar sobrepresiones es necesario utilizar una bomba de cilindrada variable (por ejemplo una bomba de pistones de caudal variable o una bomba de paletas de caudal variable) o un sistema de compensación que reduzca el caudal en ausencia de demanda.
El centro cerrado permite alimentar múltiples usuarios independientes y ofrece una respuesta muy rápida a los mandos, resultando ideal para instalaciones industriales complejas, máquinas herramienta y sistemas proporcionales.
Requiere sin embargo un diseño más preciso y componentes de mayor precisión, entre los cuales válvulas proporcionales y válvulas reguladoras de presión.
Esquema tandem
En el centro tándem, la vía P está conectada a T (como en el centro abierto), mientras que las vías A y B permanecen cerradas. En posición neutra, el flujo regresa al depósito a baja presión, manteniendo la bomba descargada, pero el actuador permanece bloqueado en su posición. Es una solución intermedia muy extendida en los circuitos múltiples donde solo un usuario opera a la vez.
Conexión en paralelo y en serie

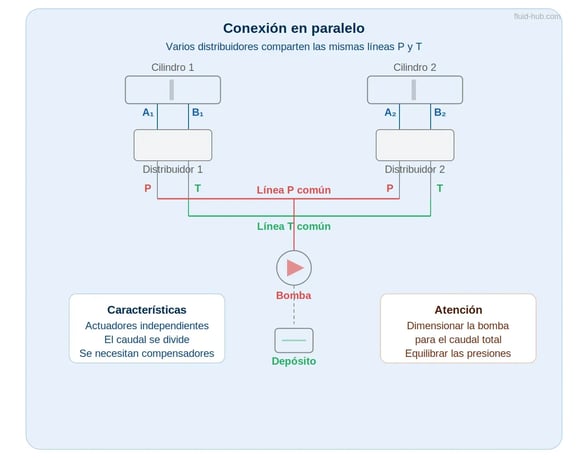

En la conexión en paralelo, múltiples distribuidores reciben aceite de la misma línea de presión P con retorno común T. Cada usuario puede funcionar de manera independiente, pero el caudal total se divide entre las válvulas: es por tanto necesario un correcto dimensionamiento de la bomba y el uso de válvulas compensadoras de caudal para mantener constante la velocidad de los actuadores.

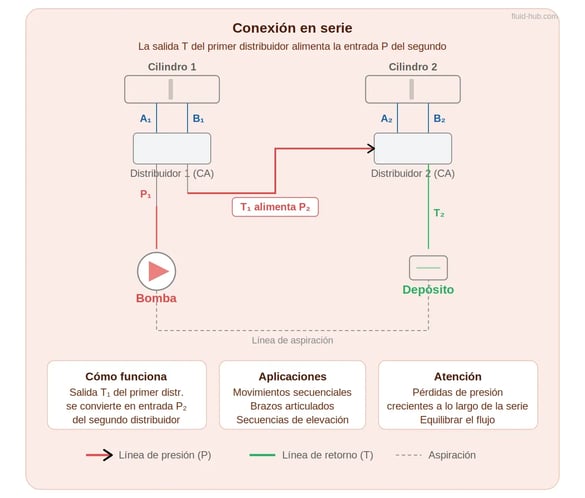

En la conexión en serie, la salida del primer distribuidor alimenta al siguiente. Este esquema es útil cuando los movimientos deben producirse en orden secuencial (por ejemplo en brazos articulados o secuencias de elevación), pero conlleva pérdidas de presión crecientes a lo largo de la línea y requiere un cuidadoso equilibrio del flujo. Para profundizar en la estructura de una instalación completa, remitimos al artículo Cómo construir una centralita hidráulica: guía completa.

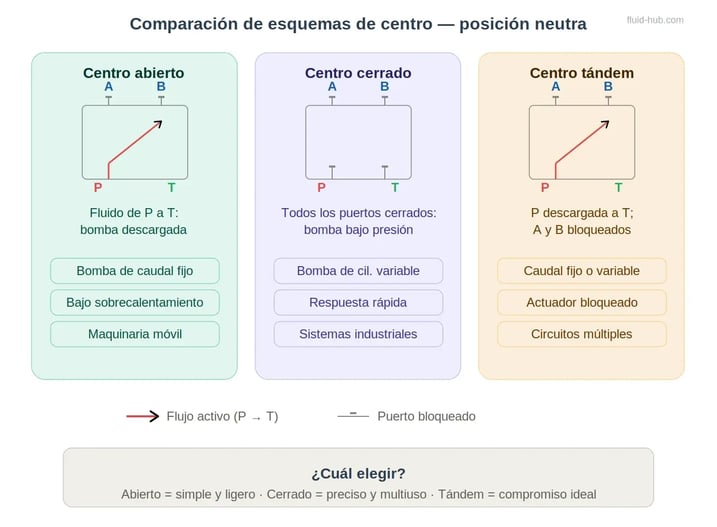

Comparación de los principales esquemas de centro
La siguiente tabla resume las características principales de los tres esquemas de centro más utilizados.
|
Esquema |
Puertos en neutra |
Bomba recomendada |
Aplicaciones |
Ventajas principales |
|
Centro abierto |
P conectada a T; A e B cerradas |
Caudal fijo |
Maquinaria agrícola y móvil |
Bajo sobrecalentamiento, simplicidad |
|
Centro cerrado |
Todas las vías cerradas |
Cilindrada variable o con compensador |
Instalaciones industriales, máquinas herramienta |
Respuesta rápida, usuarios independientes |
|
Tandem |
P conectada a T; A e B cerradas |
Caudal fijo o variable |
Circuitos múltiples, un usuario por vez |
Bomba descargada, actuador parado |
La elección del esquema depende también del tipo de bomba adoptada: para orientarte en la selección, consulta nuestra guía para la elección de la bomba hidráulica.
Errores comunes en la conexión de distribuidores hidráulicos
Los errores de conexión son de las causas más frecuentes de mal funcionamiento y reducción de la eficiencia de una instalación. He aquí los más comunes:
-
Inversión de las líneas A y B: provoca el movimiento opuesto del actuador, con riesgo de daños mecánicos y peligro para los operarios.
-
Conexión errónea entre P y T: causa sobrecalentamiento inmediato y riesgo de rotura de la bomba por sobrepresión.
-
Retorno al depósito subdimensionado: genera contrapresión en la línea T, favoreciendo cavitación y ruido. Un filtro de retorno correctamente dimensionado es esencial.
-
Ausencia de válvulas de seguridad: expone el circuito a sobrepresiones no controladas. Las válvulas reguladoras de presión deben estar siempre presentes.
-
Tuberías demasiado largas, estrechas o curvadas: aumentan las pérdidas de carga y pueden causar vibraciones y golpes de ariete. Elige racordería de calidad adecuada.
-
Juntas o racores no adecuados: sellados inadecuados a la presión o temperatura de servicio generan microfugas y contaminación.
-
Contaminación del fluido: el montaje en ambientes sucios o sin filtración adecuada introduce partículas que dañan los carretes y asientos de las válvulas.
⚠ ATENCIÓN: Un retorno T obstruido o mal dimensionado es una de las principales causas de sobrecalentamiento y ruido en las centralitas hidráulicas. Un control preventivo de la línea de descarga evita averías costosas y prolonga la vida de la bomba y del motor hidráulico. Para profundizar en el funcionamiento de los motores, consulta el artículo dedicado en el blog de fluid-hub.
Consejos prácticos para una conexión correcta
Durante el diseño
Verifica la compatibilidad entre el tipo de bomba y el esquema del distribuidor elegido (centro abierto, cerrado o tándem). Asegúrate de que racores y tuberías tengan un diámetro adecuado al caudal y a la presión de servicio, y que el circuito esté dotado de válvulas antirretorno o compensadoras para garantizar la estabilidad del sistema.
Prevé siempre un sistema de filtración eficiente, posicionando filtros en presión o filtros de retorno en puntos estratégicos. El uso de software CAD dedicado o bibliotecas simbólicas conformes a la norma ISO 1219 permite verificar el correcto recorrido de los flujos ya en fase de diseño, reduciendo drásticamente los errores en obra. La adopción de herramientas digitales como los Digital Twin puede mejorar aún más la calidad del diseño.
💡 CONSEJO PRÁCTICO: Dibujar el esquema con símbolos ISO y numeración coherente entre bomba, distribuidores y actuadores facilita tanto la puesta a punto como el mantenimiento futuro. Cada línea debería identificarse con etiquetas P, T, A, B directamente en el esquema y en las tuberías físicas.
Durante el montaje
Limpia cuidadosamente tubos, racores y válvulas antes de la instalación, evitando la entrada de partículas contaminantes. Respeta los pares de apriete previstos por las normas (por ejemplo ISO 8434 para racores roscados o de anillo cortante). Identifica claramente las líneas P, T, A y B para prevenir inversiones: un simple error en esta fase puede causar el mal funcionamiento completo del circuito.
Controla el sentido de montaje del distribuidor, la correcta posición de las juntas y asegúrate de que las tuberías no presenten curvaturas cerradas o aplastamientos. Verifica que el grado de limpieza del fluido sea conforme a las especificaciones del fabricante de la válvula, haciendo referencia a la norma ISO 4406 para la clasificación de la contaminación.
Durante el mantenimiento
Realiza controles periódicos de presión y caudal con presostatos y transductores de presión certificados, verificando la ausencia de microfugas en los racores. Mantiene el nivel y la limpieza del aceite dentro de los límites recomendados y monitoriza la temperatura del fluido: un aumento anómalo puede indicar recirculación interna, contrapresión en la línea T o desgaste de los órganos de estanqueidad del distribuidor.
Un mantenimiento preventivo sobre las válvulas direccionales y los filtros de retorno prolonga la vida útil de la instalación y reduce las paradas de máquina no programadas. Documenta cada intervención con fecha, valores registrados y componentes sustituidos: esta trazabilidad es el primer paso hacia un mantenimiento predictivo eficaz.
💡 CONSEJO PRÁCTICO: Después de cada intervención de mantenimiento, realiza una prueba a baja presión con aceite filtrado para asegurarte de la ausencia de inversiones, obstrucciones internas o fugas anómalas. Solo después de esta verificación lleva gradualmente el circuito a la presión de servicio.
Herramientas útiles para diseño y control
Para gestionar de la mejor manera la conexión de los distribuidores hidráulicos, es aconsejable disponer de algunas herramientas fundamentales:
-
Software CAD con bibliotecas ISO 1219: permiten dibujar esquemas conformes a la normativa y verificar visualmente la lógica de flujo antes de la realización física.
-
Tablas de selección de distribuidores: proporcionadas por los principales fabricantes como Bosch Rexroth y Parker, ayudan a elegir el tipo de centro y el tamaño correcto en base al caudal y la presión de servicio.
-
Instrumentos de medición certificados: presostatos, transductores de presión, caudalímetros y termómetros para las verificaciones periódicas.
-
Checklist de montaje: un documento operativo que enumere las verificaciones a realizar antes, durante y después de la instalación reduce drásticamente los errores.
-
Configuradores online: los modernos configuradores y presupuestos online simplifican la elección de componentes y agilizan el aprovisionamiento.
Para el aprovisionamiento rápido de los componentes necesarios, plataformas de comercio electrónico industrial especializado (enlace art.32) como fluid-hub permiten encontrar válvulas, filtros y racores con disponibilidad en tiempo real.
Conclusión
La correcta conexión de los distribuidores hidráulicos es una condición esencial para la seguridad, la eficiencia y la fiabilidad de toda la instalación. Conocer los diferentes esquemas de centro, respetar la simbología ISO 1219 y aplicar buenas prácticas de montaje y mantenimiento permite reducir averías, consumos y tiempos de parada de máquina.
