En toda instalación hidráulica, la centralita representa el corazón pulsante del sistema: es la unidad que genera, regula y distribuye la potencia hidráulica necesaria para accionar cilindros, motores y actuadores.
Diseñar y construir correctamente una centralita hidráulica es un paso crucial para garantizar eficiencia, seguridad y longevidad de toda la instalación. Un error en la elección de los componentes o en el montaje puede traducirse en sobrecalentamiento, pérdidas de presión, desgaste prematuro y paradas de máquina imprevistas.
En esta guía analizamos en detalle los componentes principales de una centralita, el esquema funcional del circuito y las fases operativas de montaje y puesta a punto. El objetivo es ofrecer una referencia técnica clara y concreta, útil tanto para quienes diseñan nuevas instalaciones como para quienes se ocupan de mantenimiento y revamping.
Qué es una centralita hidráulica y para qué sirve
Una centralita hidráulica es un grupo integrado de componentes mecánicos, hidráulicos y eléctricos que transforma la energía mecánica proporcionada por un motor en energía hidráulica, en forma de aceite a presión.
El principio de funcionamiento es lineal: el motor eléctrico (o de combustión interna) acciona una bomba volumétrica que aspira el aceite del depósito y lo envía a presión hacia las válvulas de control. Estas regulan la dirección, el caudal y la presión del fluido, dirigiéndolo hacia los actuadores (cilindros o motores hidráulicos) que convierten la energía del fluido en trabajo mecánico. Completado el ciclo, el aceite regresa al depósito pasando a través de un filtro de retorno.
Un diseño preciso de la centralita permite optimizar el consumo energético, reducir el ruido y garantizar la constancia de las prestaciones en el tiempo.

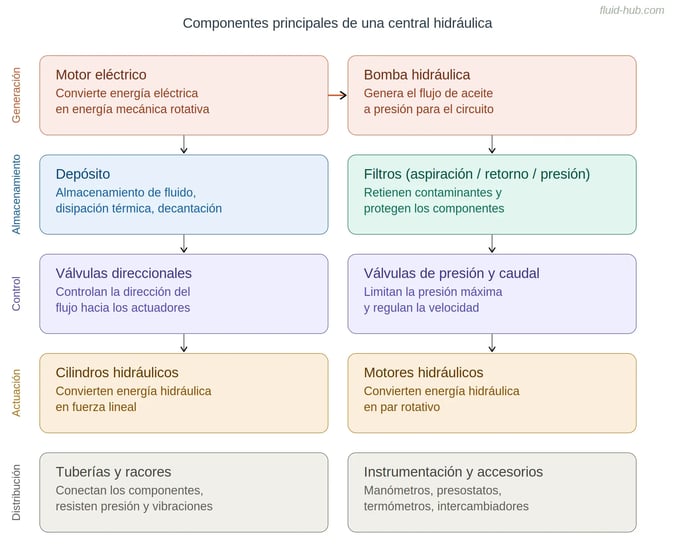

Los componentes principales de una centralita hidráulica
Independientemente del tamaño y la potencia, toda centralita hidráulica está constituida por algunos componentes fundamentales que determinan sus prestaciones. Conocerlos en detalle es el primer paso para un diseño eficaz.
Depósito de aceite
El depósito cumple múltiples funciones: almacena el fluido hidráulico, favorece la disipación del calor generado por el circuito y permite la sedimentación de impurezas y la separación del aire disuelto.
Fabricado típicamente en acero o aluminio, un depósito bien diseñado está dotado de:
-
indicador de nivel y termómetro para el monitoreo continuo;
-
tapón de llenado con filtro de malla y respiradero para evitar sobrepresiones;
-
filtro de retorno para retener las partículas antes del retorno del aceite;
-
placa superior para la fijación del grupo motobomba y del bloque de válvulas.
La capacidad del depósito se dimensiona en función del caudal de la bomba, del volumen total del circuito y de las condiciones térmicas de funcionamiento. Una regla empírica extendida prevé un volumen igual a aproximadamente 3-5 veces el caudal de la bomba expresado en litros por minuto.
Bomba hidráulica
La bomba hidráulica es el elemento que genera el flujo de aceite necesario para el funcionamiento de todo el sistema. La elección del tipo depende de la presión de servicio, de la viscosidad del fluido y del ciclo de trabajo previsto.
Tabla comparativa – Tipos de bombas hidráulicas
|
Tipo |
Presión máx. |
Ventajas principales |
Aplicación típica |
|
Engranajes |
Hasta 270 bar |
Robustez, coste contenido |
Instalaciones industriales, móvil |
|
Paletas |
Hasta 280 bar |
Silenciosidad, flujo constante |
Prensas, máquinas estacionarias |
|
Pistones |
Hasta 400 bar |
Alta presión, regulabilidad |
Sistemas intensivos, naval |
Para profundizar en el funcionamiento y los criterios de elección, recomendamos leer el artículo “Cómo funciona una bomba hidráulica: tipos y principales aplicaciones” y, si necesitas orientarte en la selección del modelo más adecuado, la “Guía para la elección de una bomba hidráulica”.
En el portal fluid-hub está disponible un catálogo completo de bombas de engranajes, bombas de paletas y bombas de pistones de las mejores marcas del sector, con fichas técnicas y disponibilidad en tiempo real.
Motor eléctrico y junta de acoplamiento
El motor eléctrico convierte la energía eléctrica en energía mecánica rotativa, transferida a la bomba mediante una junta elástica o rígida. La correcta alineación entre motor y bomba es un aspecto a menudo subestimado, pero fundamental para evitar vibraciones, ruido anómalo y desgaste prematuro de los rodamientos.
La potencia del motor se calcula considerando caudal, presión máxima y rendimiento global del grupo motobomba, según la fórmula: P = (Q × p) / (600 × η), donde Q es el caudal en l/min, p la presión en bar y η el rendimiento global.
Válvulas de regulación y control
Las válvulas hidráulicas gobiernan presión, dirección y caudal del fluido, garantizando seguridad y precisión al sistema. En una centralita típicamente se encuentran:
-
válvulas direccionales (distribuidores), que dirigen el flujo hacia los actuadores;
-
válvulas limitadoras de presión, que protegen el circuito de sobrepresiones peligrosas;
-
válvulas reguladoras de caudal, para controlar la velocidad de los actuadores;
-
válvulas antirretorno, que impiden el reflujo del aceite.
En las centralitas más avanzadas, el control se confía a electroválvulas proporcionales conectadas a PLC y tarjetas electrónicas para una gestión automatizada y de alta precisión. Para los principios de conexión y los errores más comunes, véase el artículo Conexión de distribuidores hidráulicos: esquemas, errores a evitar y consejos prácticos.
Filtros y sistema de filtración
La filtración del aceite es uno de los factores más críticos para la fiabilidad y la durabilidad de una centralita hidráulica. Se estima que más del 70% de las averías en los sistemas hidráulicos se debe a la contaminación del fluido.
Los principales puntos de filtración son:
-
filtro de aspiración, para protección de la bomba (generalmente de malla, 100-140 µm);
-
filtro de retorno, que retiene las impurezas antes del retorno al depósito;
-
filtro en presión, instalado entre bomba y válvulas en circuitos con componentes de alta sensibilidad.
La clase de filtración debe cumplir con la norma ISO 4406 y dimensionada en base a las tolerancias de los componentes. Un monitoreo constante de los indicadores de obstrucción permite planificar la sustitución de los elementos filtrantes antes de que se produzcan daños.
Tuberías y racores
Las tuberías conectan físicamente los componentes del circuito y deben resistir las presiones operativas, los picos dinámicos y las solicitaciones mecánicas.
-
Las tuberías rígidas, en acero trefilado, están indicadas para tramos fijos y presiones elevadas.
-
Los tubos flexibles, en caucho o termoplástico con refuerzos metálicos, compensan vibraciones y desalineaciones.
Es esencial utilizar racores certificados (BSP, SAE, ORFS, NPT, etc.), respetar los radios de curvatura mínimos y garantizar la limpieza interna de las líneas antes de la puesta en servicio.
Actuadores hidráulicos
Los actuadores son los elementos terminales que transforman la energía del fluido en movimiento mecánico: los cilindros hidráulicos producen fuerza lineal, mientras que los motores hidráulicos generan par rotativo. La elección del tipo de actuador depende de la aplicación, de la presión disponible y del caudal de la bomba. Entre los tipos disponibles en fluid-hub figuran motores de pistones, motores de engranajes, motores de paletas y motores orbitales. Para profundizar en el funcionamiento y los criterios de elección, véase el artículo Motor hidráulico: cómo funciona y cómo elegirlo.
Accesorios e instrumentos de medición
Completan la centralita los instrumentos de medición y monitoreo: manómetros, presostatos, transductores de presión, termómetros, sensores de nivel e intercambiadores de calor (aire-aceite o agua-aceite). Estos dispositivos permiten controlar las condiciones operativas en tiempo real y activar alarmas o protecciones en caso de anomalías. Cuando sea necesario, es posible integrar acumuladores hidráulicos para compensar los picos de caudal o absorber las pulsaciones.

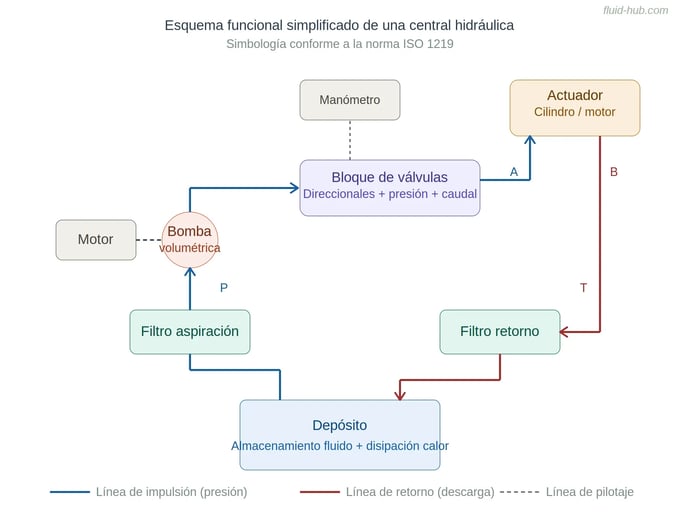

Esquema funcional de una centralita hidráulica
El esquema funcional representa gráficamente el recorrido del aceite y la lógica del circuito, según la simbología estandarizada por la norma ISO 1219. Leer correctamente un esquema hidráulico es fundamental para quien diseña, ensambla o realiza mantenimiento en una centralita.
El flujo de aceite sigue un recorrido cíclico:
-
El aceite se aspira del depósito a través de un filtro de aspiración.
-
La bomba lo empuja hacia el bloque de válvulas.
-
Las válvulas direccionales dirigen el fluido hacia el actuador (cilindro o motor).
-
El actuador convierte la energía hidráulica en trabajo mecánico.
-
El aceite descargado regresa al depósito a través del filtro de retorno que retiene las impurezas.
Dentro del esquema se distinguen dos subsistemas principales: el circuito de potencia, que transfiere la energía hidráulica, y el circuito de control, que gestiona presión, caudal y dirección del flujo.
En las centralitas modernas, la integración con componentes electrónicos (electroválvulas proporcionales, transductores de presión y posición, PLC) permite una gestión automatizada y altamente precisa del proceso.
Cómo se monta una centralita hidráulica: las fases operativas
La construcción de una centralita hidráulica requiere precisión, limpieza y respeto riguroso de los procedimientos. Cada fase, del diseño a la puesta a punto, incide directamente en la calidad y la fiabilidad del sistema final.
Fase 1 - Diseño y preparación
Se parte de la definición de los parámetros de trabajo: caudal, presión máxima, temperatura del aceite y ciclo operativo previsto. Sobre esta base se redacta el esquema hidráulico y se seleccionan los componentes compatibles.
Es fundamental preparar un área de trabajo limpia, dotada de los instrumentos de medición y las herramientas necesarias para el ensamblaje, y verificar que todos los componentes sean conformes a las especificaciones del proyecto.
Fase 2 - Ensamblaje mecánico
El depósito se fija sobre una base estable y se prepara para alojar el grupo motobomba. Se procede al montaje del motor, la junta y la bomba, cuidando con especial atención la alineación mecánica.
A continuación se instalan válvulas (en manifold o en línea), filtros y accesorios, respetando rigurosamente los sentidos de flujo indicados y los pares de apriete especificados por el fabricante.
Fase 3 - Conexión hidráulica
Las tuberías rígidas se cortan y doblan según las medidas del proyecto. Los tubos flexibles deben tenderse evitando torsiones y curvaturas excesivas, con longitudes que permitan la dilatación térmica natural.
Es indispensable mantener la limpieza interna de las líneas durante toda la fase de conexión, utilizar juntas compatibles con el tipo de fluido y verificar la estanqueidad de cada racor antes de proceder.
Fase 4 - Llenado y purga del aire
El depósito se llena con aceite hidráulico filtrado de la viscosidad recomendada (generalmente entre ISO VG 32 y 68, en función de las condiciones de funcionamiento). Se procede al purgado del aire de las líneas y componentes.
Esta operación es esencial para evitar fenómenos de cavitación en la bomba y garantizar un arranque correcto del sistema.
Fase 5 - Verificación eléctrica y arranque
Se completan las conexiones eléctricas del motor, electroválvulas, presostatos y sensores. Sigue una prueba de funcionamiento en vacío, útil para verificar el sentido de rotación de la bomba, la secuencia lógica correcta de activación de las válvulas y la eficacia de los dispositivos de seguridad.
Puesta a punto y verificaciones finales
El puesta a punto representa el paso final y más crítico de la construcción. Durante esta fase se realizan:
-
pruebas de estanqueidad en frío y en caliente;
-
calibración de las válvulas limitadoras de presión al valor de proyecto;
-
verificación de los valores de caudal, presión y temperatura del aceite;
-
control de ruido y vibraciones;
-
simulación de las condiciones de trabajo efectivas.
Todos los resultados deben documentarse en un acta de puesta a punto, acompañado de los ajustes realizados y del plan de mantenimiento inicial. El acta representa una referencia imprescindible para cualquier intervención futura.
Consejos prácticos: errores a evitar y mantenimiento preventivo
Una centralita hidráulica correctamente diseñada y mantenida puede garantizar prestaciones fiables durante más de diez años. Sin embargo, algunos errores recurrentes pueden comprometer su durabilidad:
-
uso de aceite contaminado, de viscosidad no adecuada o no compatible con las juntas;
-
desalineación entre motor y bomba, causa de vibraciones y desgaste acelerado;
-
apriete excesivo o insuficiente de los racores;
-
negligencia en la filtración y en la sustitución de los elementos filtrantes;
-
subdimensionamiento del depósito, con consecuente sobrecalentamiento del aceite.
Para el mantenimiento preventivo es aconsejable:
-
controlar periódicamente el nivel y la limpieza del aceite;
-
sustituir los filtros según los plazos previstos o en base a los indicadores de obstrucción;
-
verificar la calibración de las válvulas de presión a intervalos regulares;
-
inspeccionar racores y tuberías para detectar oportunamente fugas o deformaciones;
-
registrar cada intervención en un plan de mantenimiento programado.
Un enfoque sistemático del mantenimiento permite monitorear la eficiencia del sistema, prevenir averías y minimizar las paradas de máquina imprevistas.
FAQ - Preguntas frecuentes sobre la centralita hidráulica
¿Cuáles son los componentes principales de una centralita hidráulica?
Los componentes fundamentales son: depósito, bomba hidráulica, motor eléctrico, válvulas de regulación (direccionales, limitadoras, de caudal), filtros, tuberías y racores, actuadores (cilindros y motores hidráulicos) e instrumentos como manómetros y presostatos.
¿Cómo funciona el circuito de una centralita hidráulica?
El motor acciona la bomba, que aspira el aceite del depósito y lo envía a presión a las válvulas de control. Estas dirigen el fluido hacia los actuadores, que convierten la energía hidráulica en trabajo mecánico. El aceite de retorno regresa al depósito a través del filtro de retorno, completando el ciclo.
¿Qué tipo de aceite hidráulico se utiliza?
Se emplean aceites minerales o sintéticos específicos para uso hidráulico, con viscosidad comprendida generalmente entre ISO VG 32 e ISO VG 68. La elección depende de la temperatura de servicio, del tipo de bomba y de las recomendaciones del fabricante de los componentes.
¿Cómo se realiza la puesta a punto de una centralita?
La puesta a punto incluye pruebas de estanqueidad en frío y en caliente, calibración de las válvulas limitadoras al valor de proyecto, verificación de caudal y presión, control de la temperatura del aceite, medición de ruido y vibraciones y simulación de las condiciones operativas reales.
¿Cuánto dura una centralita hidráulica bien mantenida?
Con un mantenimiento regular y un sistema de filtración adecuado, la vida útil de una centralita puede superar los diez años. La duración efectiva depende de la intensidad de uso, de la calidad de los componentes y del cumplimiento de los planes de mantenimiento programado.
Conclusión
Construir una centralita hidráulica significa integrar competencias mecánicas, hidráulicas y eléctricas para realizar un sistema eficiente, seguro y duradero. La calidad de los componentes, el cuidado del montaje y una correcta puesta en servicio son los elementos que distinguen una instalación fiable de una sujeta a averías recurrentes.
