Cómo funciona una bomba hidráulica: tipos y principales aplicaciones

En la automatización industrial moderna, la bomba hidráulica es uno de los componentes más extendidos e indispensables. Cada vez que una máquina necesita elevar, prensar, mover o transmitir fuerza con precisión y continuidad, es muy probable que detrás haya un circuito hidráulico alimentado por una bomba. Pero cómo funciona una bomba hidráulica? ¿Y cuáles son los tipos más utilizados en los diferentes sectores industriales?

En este artículo examinaremos en detalle el principio de funcionamiento de las bombas hidráulicas, las principales categorías (engranajes, paletas, pistones), sus campos de aplicación y algunos criterios prácticos para orientar la elección. Una guía pensada para técnicos, compradores y diseñadores que quieren comprender realmente lo que se esconde dentro de un circuito hidráulico.

De la mecánica a la hidráulica: una breve mirada evolutiva

Antes de la llegada de la hidráulica, la transmisión de potencia se confiaba casi exclusivamente a sistemas mecánicos y eléctricos. Con la introducción de los circuitos hidráulicos, a partir de las primeras aplicaciones industriales durante el siglo XX, fue posible lograr un salto cualitativo significativo: mayor densidad de potencia (grandes fuerzas generadas con componentes compactos), control fino y modulable del movimiento y la presión, y fiabilidad incluso en condiciones de operación severas. Las bombas volumétricas están en el corazón de este sistema.

Qué es una bomba hidráulica y cuál es su función

La bomba hidráulica es el corazón de todo circuito hidráulico. Se trata de un dispositivo que convierte la energía mecánica, proporcionada por un motor eléctrico o de combustión interna, en energía hidráulica, es decir, en un flujo de fluido a presión.

El principio es simple: la bomba extrae el aceite del depósito y lo empuja hacia los actuadores (cilindros, motores, válvulas). Es importante subrayar un concepto frecuentemente malinterpretado: no es la bomba la que genera directamente la presión, sino la carga opuesta por el sistema que transforma el caudal en presión. La bomba proporciona caudal; el sistema transforma ese caudal en presión útil.

Desde el punto de vista constructivo, las bombas hidráulicas pertenecen a la categoría de las máquinas volumétricas: en cada ciclo útil, desplazan un volumen bien definido de fluido (denominado cilindrada), asegurando continuidad y precisión en el movimiento. Pueden ser de cilindrada fija, con caudal constante a igual régimen, o de cilindrada variable, capaces de adaptar el caudal suministrado a la demanda efectiva del circuito.

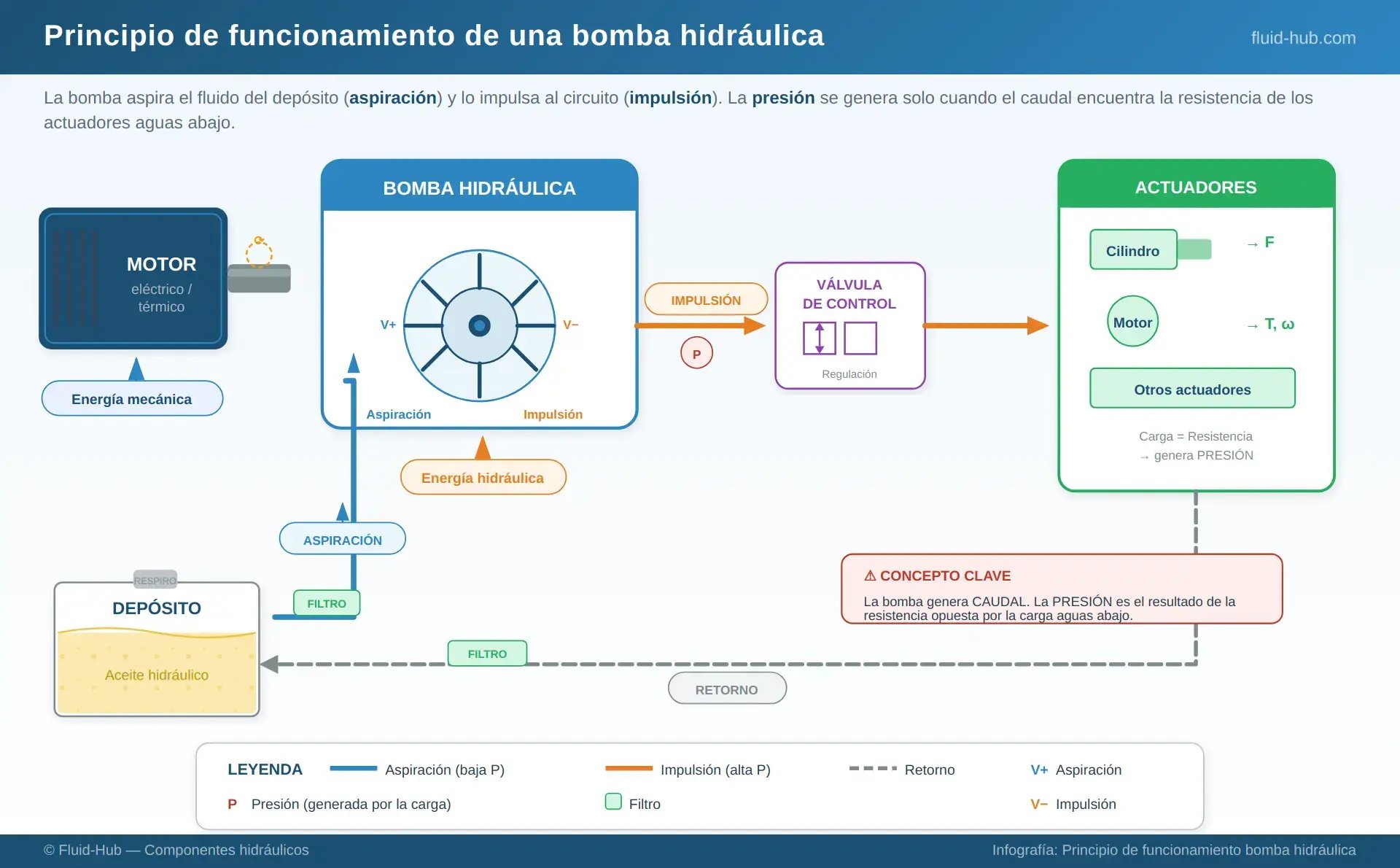

Principio de funcionamiento de una bomba hidráulica

El funcionamiento de una bomba hidráulica se basa en la capacidad de crear un flujo continuo de fluido dentro del circuito. El eje de la bomba, puesto en rotación por un motor eléctrico o de combustión interna, acciona los órganos internos (engranajes, paletas o pistones) generando cámaras de volumen variable.

Estas cámaras se abren y cierran de forma cíclica: durante la fase de aspiración el volumen de la cámara aumenta, creando una depresión que atrae el fluido del depósito; en la fase de impulsión el volumen se reduce, empujando el aceite hacia el circuito. La presión, como se anticipó, se desarrolla solo cuando el flujo encuentra la resistencia de los actuadores.

Este mecanismo, aparentemente simple, permite obtener un control preciso de movimientos, velocidades y fuerzas. En la representación de los esquemas hidráulicos se utilizan los símbolos ISO 1219, que describen la función del componente (cilindrada fija o variable, tipo de control, conexiones) sin entrar en el detalle constructivo interno.

Principales tipos de bombas hidráulicas

No todas las bombas hidráulicas funcionan de la misma manera: según el principio constructivo y el destino de uso, existen variantes que se diferencian por rendimiento, costes, eficiencia y nivel de complejidad. En general, podemos distinguir tres grandes familias (bombas de engranajes, bombas de paletas y bombas de pistones), cada una con características particulares que las hacen más adecuadas para sectores y aplicaciones específicos. Conocer sus diferencias es fundamental para elegir la solución más adecuada a las propias necesidades operativas.

Bombas de engranajes

Las bombas de engranajes son el tipo más simple y extendido, utilizadas donde se necesitan robustez, compacidad y costes contenidos. Su estructura se basa en dos ruedas dentadas que, girando en sentido opuesto, atrapan el fluido entre los dientes y la carcasa, empujándolo hacia la salida. Según la configuración, se distinguen diferentes variantes.

Las bombas de engranajes externos son las más comunes: económicas y compactas, ofrecen buenos caudales a presiones medio-bajas (típicamente 150-250 bar). La principal limitación es un mayor nivel de ruido y una eficiencia que disminuye al aumentar las presiones. Se utilizan ampliamente en maquinaria agrícola, pequeñas instalaciones móviles y circuitos auxiliares.

Las bombas de engranajes internos, en cambio, se distinguen por su geometría de satélite: un engranaje interno acciona el externo, garantizando un flujo más regular y silencioso, con mejores rendimientos. Son la elección ideal cuando se necesita combinar fiabilidad y menor ruido, por ejemplo en prensas industriales o instalaciones donde el confort acústico es importante.

También existen versiones con engranajes helicoidales, donde los dientes inclinados reducen las pulsaciones de caudal y las vibraciones, mejorando la continuidad del flujo.

Bombas de paletas

Las bombas de paletas se basan en un rotor dotado de paletas deslizantes, que se mueven dentro de un anillo excéntrico. Cuando el rotor gira, las paletas se deslizan radialmente por efecto de la fuerza centrífuga, creando cámaras de volumen variable que aspiran y comprimen el fluido.

La gran versatilidad de esta solución ha permitido desarrollar dos familias principales. Las bombas de paletas de caudal fijo mantienen siempre la misma cantidad de fluido por giro, garantizando un flujo constante y regular. Son apreciadas por su silenciosidad y su estabilidad, características que las hacen ideales para máquinas herramienta y muchas instalaciones industriales estándar.

Las bombas de paletas de caudal variable, en cambio, permiten regular la excentricidad del anillo y por tanto la cilindrada suministrada. Esto se traduce en una eficiencia energética superior y una reducción del consumo, porque la bomba proporciona solo el caudal efectivamente necesario. Por tanto, están muy extendidas en aplicaciones con ciclos de trabajo variables, como el moldeo de plásticos o los sistemas industriales que deben adaptarse a cargas cambiantes.

Bombas de pistones

Las bombas de pistones representan el nivel tecnológico más avanzado, diseñadas para aplicaciones de alta presión y máxima eficiencia. El funcionamiento se basa en múltiples pistones dispuestos dentro de un cilindro: con movimiento alternativo, estos pistones aspiran y comprimen el fluido de manera extremadamente eficaz.

Las bombas de pistones axiales tienen los pistones dispuestos paralelamente al eje motor. En este grupo se incluyen tanto las versiones de plato inclinado como las de eje inclinado: ambas ofrecen caudales modulables y son capaces de alcanzar presiones elevadas (350–400 bar y más). Se utilizan mucho en maquinaria de movimiento de tierras, grandes instalaciones industriales, prensas y contextos donde es fundamental garantizar continuidad y potencia incluso bajo cargas pesadas.

Las bombas de pistones radiales, en cambio, presentan los pistones dispuestos radialmente alrededor de un eje central. Esta configuración permite obtener pares muy elevados y gran fiabilidad, haciéndolas particularmente adecuadas para sistemas de prensado, ensayos de alta presión y máquinas de extrusión.

La mayor complejidad constructiva y el coste más alto respecto a las otras familias se compensan con una durabilidad notable y prestaciones de nivel superior, especialmente donde se necesitan presiones elevadas y la máxima eficiencia energética.

Tabla comparativa de los principales tipos de bombas hidráulicas

Aplicaciones industriales y móviles de las bombas hidráulicas

Las bombas hidráulicas se utilizan en una amplia gama de sectores, gracias a su capacidad de generar fuerzas elevadas, movimientos controlados y ciclos de trabajo fiables. Su versatilidad permite integrarlas tanto en maquinaria móvil como en instalaciones industriales fijas, cubriendo necesidades muy diversas.

• Máquinas herramienta: alimentación de circuitos de precisión para fresadoras, tornos y centros de mecanizado.
• Prensas hidráulicas: generación de fuerzas concentradas para estampado, troquelado y embutición.
• Maquinaria de movimiento de tierras: excavadoras, palas cargadoras, bulldozers y miniexcavadoras.
• Sector agrícola: tractores, cosechadoras, sistemas de elevación y equipos remolcados.
• Sector naval: timoneras hidráulicas, cabrestantes, estabilizadores y grúas de a bordo.
• Aeroespacial y defensa: sistemas de control de vuelo y circuitos de actuación.
• Energía e instalaciones industriales: turbinas, máquinas para plásticos, extrusoras, plantas siderúrgicas.

Cómo elegir la bomba hidráulica adecuada

La elección de la bomba no puede ser aleatoria: es el resultado de un análisis cuidadoso que cruza varios parámetros técnicos y operativos. Los principales criterios a considerar son:

• Caudal requerido: la cantidad de fluido que el circuito debe recibir para garantizar la velocidad de trabajo deseada.
• Presión de servicio: la máxima solicitación que el sistema debe soportar en condiciones normales y de pico.
• Eficiencia: el rendimiento volumétrico y mecánico global, que incide directamente en el consumo energético.
• Fiabilidad y mantenimiento: vida útil esperada, intervalos de mantenimiento y disponibilidad de repuestos.
• Coste total de propiedad: no solo el precio de compra, sino también los costes operativos y de gestión a lo largo del tiempo.

Para profundizar sobre errores comunes y consejos prácticos, lea también nuestra Guía para la elección de la bomba hidráulica.

Preguntas frecuentes (FAQ)

¿Cuál es la diferencia entre una bomba de cilindrada fija y una de cilindrada variable?
La bomba de cilindrada fija siempre suministra la misma cilindrada por giro: la presión varía con la carga y se limita mediante una válvula de seguridad. La bomba de cilindrada variable adapta la cilindrada en función de la demanda del circuito, típicamente mediante un compensador de presión, reduciendo desperdicios energéticos y sobrecalentamiento del fluido.

¿Qué es el compensador de presión?
Es un dispositivo de control que, cuando la presión del sistema alcanza el valor de regulación, actúa sobre la bomba reduciendo su cilindrada casi a cero. De esta manera, la bomba suministra solo el caudal estrictamente necesario para mantener la presión establecida, limitando las pérdidas energéticas.

¿Cuánto dura una bomba hidráulica?
La duración depende de múltiples factores: carga operativa, velocidad de rotación, clase de filtración del fluido (norma ISO 4406), temperatura de servicio y mantenimiento correcto. Con fluidos limpios, temperatura controlada e intervalos de mantenimiento respetados, la vida útil se mide en muchos miles de horas operativas.

¿Qué presiones alcanzan las diferentes familias de bombas?
Aproximadamente: las bombas de engranajes alcanzan unos 170–280 bar; las bombas de paletas hasta unos 275 bar (pero más silenciosas); las bombas de pistones axiales entre 280 y 400 bar; las bombas de pistones radiales hasta 700 bar y más. Los valores exactos varían según la serie y el fabricante.

¿Cómo se representa una bomba en los esquemas hidráulicos?
Se utilizan los símbolos ISO 1219, que describen la función del componente (cilindrada fija o variable, tipo de regulación, conexiones) y las relaciones con el circuito. El esquema indica "qué hace" el componente, no cómo está construido internamente.

¿Por qué se necesita la válvula limitadora de presión incluso con bombas variables?
La válvula limitadora de presión es una protección de seguridad: interviene en caso de picos transitorios o anomalías, impidiendo que la presión supere los límites estructurales del circuito. Incluso con bombas de cilindrada variable, mantenerla es una buena práctica de diseño.

¿Cuál es la bomba hidráulica más silenciosa?
Las bombas de paletas y las bombas de engranajes internos son generalmente los tipos más silenciosos, gracias a su geometría que reduce las pulsaciones de caudal y las vibraciones mecánicas.

Conclusión

La bomba hidráulica es el corazón de todo circuito hidráulico: de su correcta selección dependen las prestaciones, la eficiencia y la fiabilidad de toda la instalación. Comprender cómo funciona una bomba hidráulica y qué tipos existen es el primer paso para orientarse de manera consciente en la elección.

En fluid-hub puedes encontrar una amplia gama de bombas hidráulicas y componentes relacionados, con fichas técnicas detalladas y soporte técnico para la selección. Explora nuestro catálogo de bombas de los principales fabricantes: Casappa y Marzocchi para las bombas de engranajes, Berarma y Veljan para las bombas de paletas, Bosch Rexroth y Kawasaki para las bombas de pistones. Descubre también las guías de producto de nuestro blog para encontrar la solución más adecuada a tus necesidades operativas.

 Fuentes y bibliografía:

1. ISO 1219-1:2012 - Fluid power systems and components — Graphical symbols and circuit diagrams

2. ISO 4406:2021 - Hydraulic fluid power — Fluids — Method for coding the level of contamination by solid particles

3. CETOP (Comité Européen des Transmissions Oléohydrauliques et Pneumatiques)

4. ASSOFLUID / Federtec - Asociación Italiana de Fabricantes y Operadores del Sector Hidráulico y Neumático
