Come costruire una centralina oleodinamica: guida completa

In ogni impianto oleodinamico, la centralina rappresenta il cuore pulsante del sistema: è l’unità che genera, regola e distribuisce la potenza idraulica necessaria ad azionare cilindri, motori, attuatori.

Progettare e costruire correttamente una centralina oleodinamica è un passaggio cruciale per garantire efficienza, sicurezza e longevità dell’intero impianto. Un errore nella scelta dei componenti o nel montaggio può tradursi in surriscaldamento, perdite di pressione, usura precoce e fermi macchina imprevisti.

In questa guida analizziamo nel dettaglio i componenti principali di una centralina, lo schema funzionale del circuito e le fasi operative di montaggio e collaudo. L’obiettivo è offrire un riferimento tecnico chiaro e concreto, utile sia a chi progetta nuovi impianti sia a chi si occupa di manutenzione e revamping.

Cos’è una centralina oleodinamica e a cosa serve

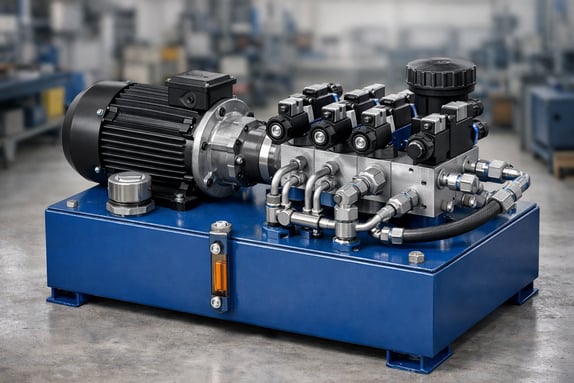

Una centralina oleodinamica è un gruppo integrato di componenti meccanici, idraulici ed elettrici che trasforma l’energia meccanica fornita da un motore in energia idraulica, sotto forma di olio in pressione.

Il principio di funzionamento è lineare: il motore elettrico (o endotermico) aziona una pompa volumetrica che aspira l’olio dal serbatoio e lo invia in pressione verso le valvole di controllo. Queste regolano direzione, portata e pressione del fluido, indirizzandolo verso gli attuatori (cilindri o motori idraulici) che convertono l’energia del fluido in lavoro meccanico. Completato il ciclo, l’olio ritorna al serbatoio passando attraverso un filtro di ritorno.

Una progettazione accurata della centralina consente di ottimizzare i consumi energetici, ridurre la rumorosità e garantire la costanza delle prestazioni nel tempo.

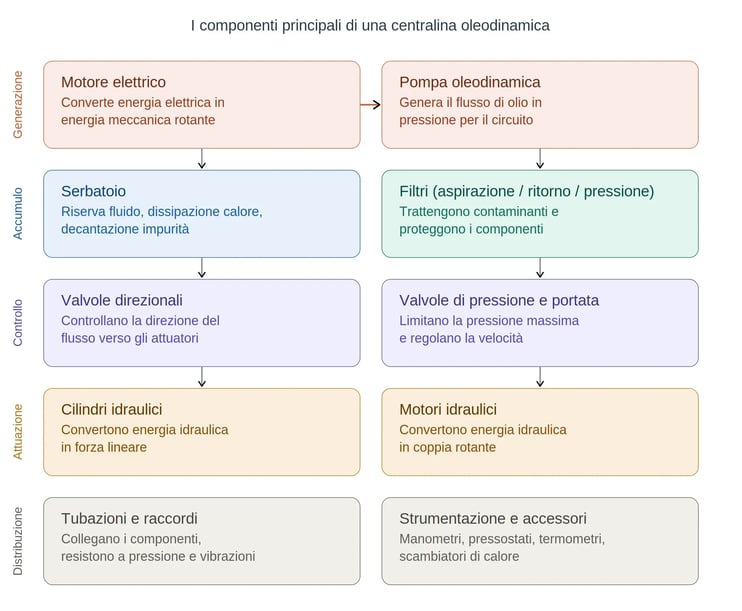

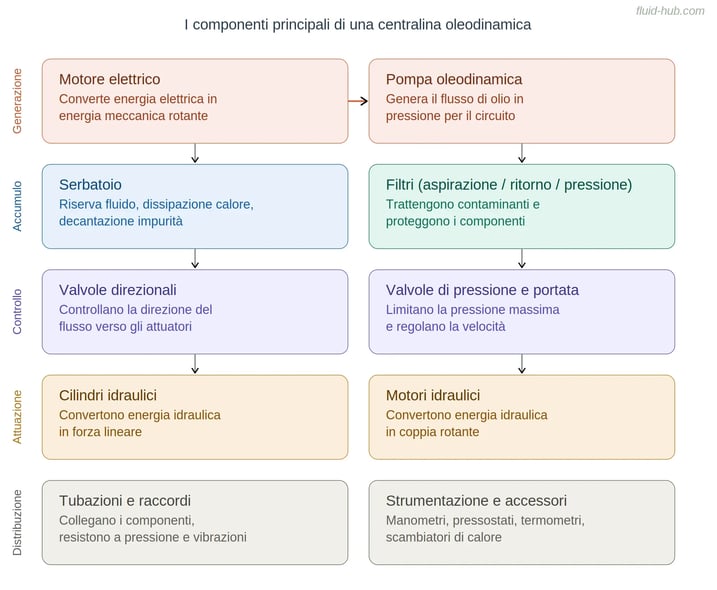

I componenti principali di una centralina oleodinamica

Indipendentemente dalle dimensioni e dalla potenza, ogni centralina oleodinamica è costituita da alcuni componenti fondamentali che ne determinano le prestazioni. Conoscerli nel dettaglio è il primo passo per una progettazione efficace.

Serbatoio dell’olio

Il serbatoio assolve a più funzioni: immagazzina il fluido idraulico, favorisce la dissipazione del calore generato dal circuito e consente la sedimentazione delle impurità e la separazione dell’aria disciolta.

Realizzato tipicamente in acciaio o alluminio, un serbatoio ben progettato è dotato di:

• indicatore di livello e termometro per il monitoraggio continuo;
• tappo di riempimento con filtro a rete e sfiato per evitare sovrapressioni;
• filtro di ritorno per trattenere le particelle prima del rientro dell’olio;
• piastra superiore per il fissaggio del gruppo motopompa e del blocco valvole.

La capacità del serbatoio si dimensiona in funzione della portata della pompa, del volume complessivo del circuito e delle condizioni termiche di esercizio. Una regola empirica diffusa prevede un volume pari a circa 3-5 volte la portata della pompa espressa in litri al minuto.

Pompa oleodinamica

La pompa oleodinamica è l’elemento che genera il flusso di olio necessario al funzionamento dell’intero sistema. La scelta della tipologia dipende dalla pressione di esercizio, dalla viscosità del fluido e dal ciclo di lavoro previsto.

Tabella comparativa – Tipologie di pompe oleodinamiche

Per approfondire il funzionamento e i criteri di scelta, consigliamo di leggere l’articolo “Come funziona una pompa oleodinamica: tipologie e applicazioni principali” e, se devi orientarti nella selezione del modello più adatto, la “Guida alla scelta di una pompa oleodinamica”.

Sul portale Fluid-Hub è disponibile un catalogo completo di pompe a ingranaggi, pompe a palette e pompe a pistoni assiali dei migliori marchi del settore, con schede tecniche e disponibilità in tempo reale.

Motore elettrico e giunto di accoppiamento

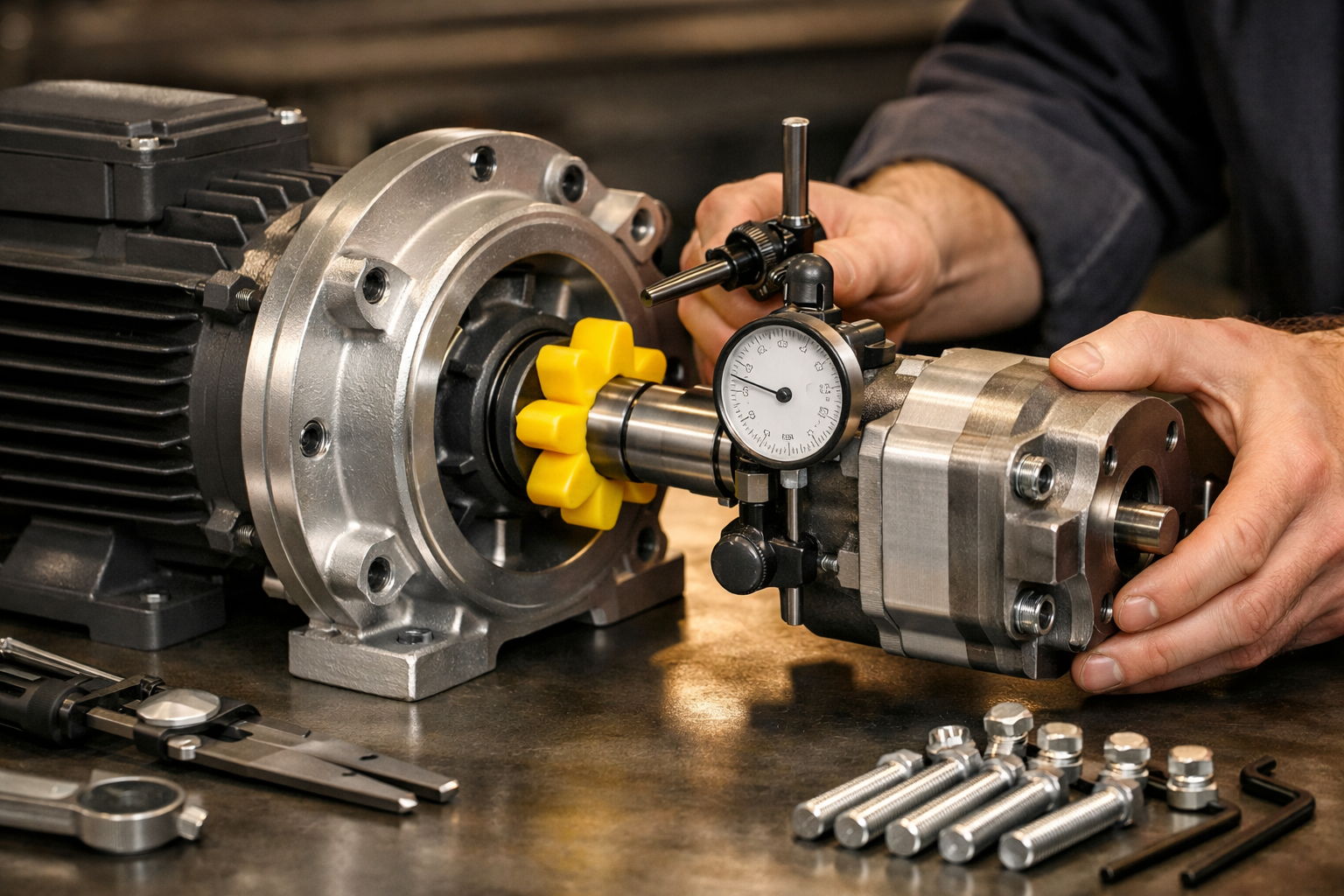

Il motore elettrico converte l’energia elettrica in energia meccanica rotante, trasferita alla pompa tramite un giunto elastico o rigido. Il corretto allineamento tra motore e pompa è un aspetto spesso sottovalutato, ma fondamentale per evitare vibrazioni, rumorosità anomala e usura prematura dei cuscinetti.

La potenza del motore si calcola considerando portata, pressione massima e rendimento globale del gruppo motopompa, secondo la formula: P = (Q × p) / (600 × η), dove Q è la portata in l/min, p la pressione in bar e η il rendimento complessivo.

Valvole di regolazione e controllo

Le valvole oleodinamiche governano pressione, direzione e portata del fluido, garantendo sicurezza e precisione al sistema. In una centralina trovano tipicamente spazio:

• valvole direzionali (distributori), che indirizzano il flusso verso gli attuatori;
• valvole limitatrici di pressione, che proteggono il circuito da sovrappressioni pericolose;
• valvole regolatrici di portata, per controllare la velocità degli attuatori;
• valvole di non ritorno, che impediscono il riflusso dell’olio.

Nelle centraline più evolute, il controllo è affidato a elettrovalvole proporzionali collegate a PLC e schede elettroniche per una gestione automatizzata e ad alta precisione. Per i principi di collegamento e gli errori più comuni, si veda l’articolo Collegamento di distributori oleodinamici: schemi, errori da evitare e consigli pratici.

Filtri e sistema di filtrazione

La filtrazione dell’olio è uno dei fattori più critici per l’affidabilità e la durata di una centralina oleodinamica. Si stima infatti che oltre il 70% dei guasti nei sistemi idraulici sia riconducibile alla contaminazione del fluido.

I principali punti di filtrazione sono:

• filtro di aspirazione, a protezione della pompa (generalmente a rete, 100-140 µm);
• filtro di ritorno, che trattiene le impurità prima del rientro nel serbatoio;
• filtro in pressione, installato tra pompa e valvole nei circuiti con componenti ad alta sensibilità.

La classe di filtrazione deve essere conforme alla norma ISO 4406 e dimensionata in base alle tolleranze dei componenti. Un monitoraggio costante degli indicatori di intasamento consente di pianificare la sostituzione degli elementi filtranti prima che si verifichino danni.

Tubazioni e raccordi

Le tubazioni collegano fisicamente i componenti del circuito e devono resistere alle pressioni operative, ai picchi dinamici e alle sollecitazioni meccaniche.

• Le tubazioni rigide, in acciaio trafilato, sono indicate per tratti fissi e pressioni elevate.

• I tubi flessibili, in gomma o termoplastico con rinforzi metallici, compensano vibrazioni e disallineamenti.

È essenziale utilizzare raccordi certificati (BSP, SAE, ORFS, NPT, ecc.), rispettare i raggi di curvatura minimi e garantire la pulizia interna delle linee prima della messa in opera.

Attuatori idraulici

Gli attuatori sono gli elementi terminali che trasformano l’energia del fluido in movimento meccanico: i cilindri idraulici producono forza lineare, mentre i motori idraulici generano coppia rotante. La scelta del tipo di attuatore dipende dall’applicazione, dalla pressione disponibile e dalla portata della pompa. Tra le tipologie disponibili su Fluid-Hub figurano motori a pistoni, motori a ingranaggi, motori a palette e motori orbitali. Per approfondire funzionamento e criteri di scelta, si veda l’articolo Motore oleodinamico: come funziona e come sceglierlo.

Accessori e strumenti di misura

Completano la centralina gli strumenti di misura e monitoraggio: manometri, pressostati, trasduttori di pressione, termometri, sensori di livello e scambiatori di calore (aria-olio o acqua-olio). Questi dispositivi consentono di controllare le condizioni operative in tempo reale e di attivare allarmi o protezioni in caso di anomalie. Dove richiesto, è possibile integrare accumulatori oleodinamici per compensare i picchi di portata o assorbire le pulsazioni.

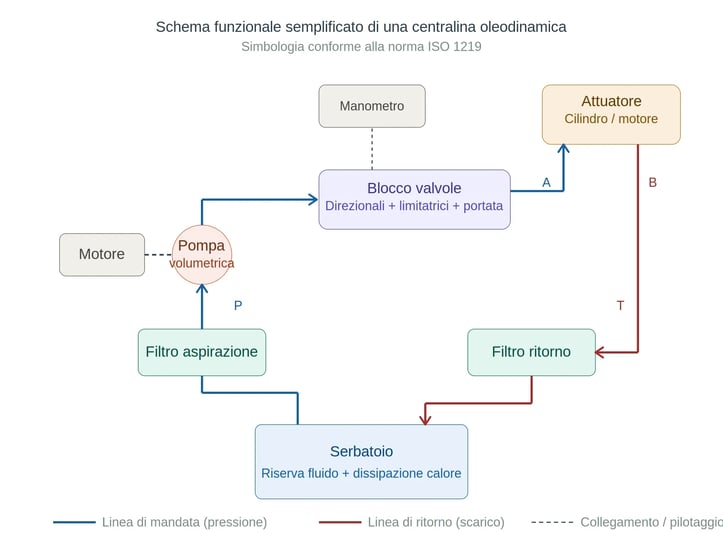

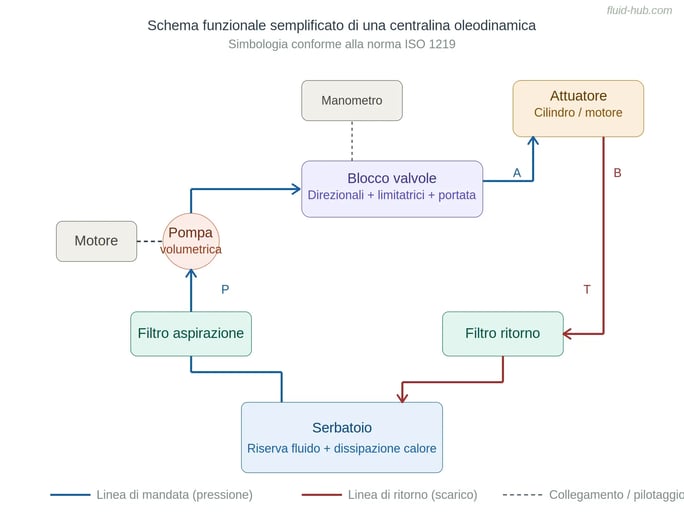

Schema funzionale di una centralina oleodinamica

Lo schema funzionale rappresenta graficamente il percorso dell’olio e la logica del circuito, secondo la simbologia standardizzata dalla norma ISO 1219. Leggere correttamente uno schema idraulico è fondamentale per chi progetta, assembla o effettua manutenzione su una centralina.

Il flusso dell’olio segue un percorso ciclico:

1. L’olio viene aspirato dal serbatoio attraverso un filtro di aspirazione.

2. La pompa lo spinge verso il blocco valvole.

3. Le valvole direzionali indirizzano il fluido verso l’attuatore (cilindro o motore).

4. L’attuatore converte l’energia idraulica in lavoro meccanico.

5. L’olio scaricato ritorna al serbatoio attraverso il filtro di ritorno che trattiene le impurità.

All’interno dello schema si distinguono due sottosistemi principali: il circuito di potenza, che trasferisce l’energia idraulica, e il circuito di controllo, che gestisce pressione, portata e direzione del flusso.

Nelle centraline moderne, l’integrazione con componenti elettronici (elettrovalvole proporzionali, trasduttori di pressione e posizione, PLC) consente una gestione automatizzata e altamente precisa del processo.

Come si monta una centralina oleodinamica: le fasi operative

La costruzione di una centralina oleodinamica richiede precisione, pulizia e rispetto rigoroso delle procedure. Ogni fase, dalla progettazione al collaudo, incide direttamente sulla qualità e sull’affidabilità del sistema finale.

Fase 1 - Progettazione e preparazione

Si parte dalla definizione dei parametri di lavoro: portata, pressione massima, temperatura dell’olio e ciclo operativo previsto. Su questa base si redige lo schema idraulico e si selezionano i componenti compatibili.

È fondamentare predisporre un’area di lavoro pulita, dotata degli strumenti di misura e delle attrezzature necessarie all’assemblaggio, e verificare che tutti i componenti siano conformi alle specifiche di progetto.

Fase 2 - Assemblaggio meccanico

Il serbatoio viene fissato su una base stabile e predisposto per ospitare il gruppo motopompa. Si procede quindi al montaggio del motore, del giunto e della pompa, curando con particolare attenzione l’allineamento meccanico.

Successivamente si installano valvole (su manifold o in linea), i filtri e gli accessori, rispettando rigorosamente i sensi di flusso indicati e le coppie di serraggio specificate dal costruttore.

Fase 3 - Collegamento idraulico

Le tubazioni rigide vengono tagliate e piegate secondo le misure di progetto. I tubi flessibili vanno posati evitando torsioni e curvature eccessive, con lunghezze che consentano la naturale dilatazione termica.

È indispensabile mantenere la pulizia interna delle linee durante tutta la fase di collegamento, utilizzare guarnizioni compatibili con il tipo di fluido e verificare la tenuta di ogni raccordo prima di procedere.

Fase 4 - Riempimento e spurgo dell’aria

Il serbatoio viene riempito con olio idraulico filtrato della viscosità raccomandata (generalmente tra ISO VG 32 e 68, in funzione delle condizioni di esercizio). Si procede quindi allo spurgo dell’aria dalle linee e dai componenti.

Questa operazione è essenziale per evitare fenomeni di cavitazione alla pompa e garantire un corretto avviamento del sistema.

Fase 5 - Verifica elettrica e avviamento

Si completano i collegamenti elettrici di motore, elettrovalvole, pressostati e sensori. Segue un test di funzionamento a vuoto, utile a verificare il senso di rotazione della pompa, la corretta sequenza logica di attivazione delle valvole e l’efficacia dei dispositivi di sicurezza.

Collaudo e verifiche finali

Il collaudo rappresenta il passaggio conclusivo e più critico della costruzione. Durante questa fase si effettuano:

• prove di tenuta a freddo e a caldo;

• taratura delle valvole limitatrici di pressione al valore di progetto;

• verifica dei valori di portata, pressione e temperatura dell’olio;

• controllo di rumorosità e vibrazioni;

• simulazione delle condizioni di lavoro effettive.

Tutti i risultati devono essere documentati in un verbale di collaudo, corredato dalle regolazioni effettuate e dal piano di manutenzione iniziale. Il verbale rappresenta un riferimento imprescindibile per ogni intervento futuro.

Consigli pratici: errori da evitare e manutenzione preventiva

Una centralina oleodinamica correttamente progettata e mantenuta può garantire prestazioni affidabili per oltre dieci anni. Tuttavia, alcuni errori ricorrenti possono comprometterne la durata:

• utilizzo di olio contaminato, di viscosità non idonea o non compatibile con le guarnizioni;
• disallineamento tra motore e pompa, causa di vibrazioni e usura accelerata;
• serraggio eccessivo o insufficiente dei raccordi;
• trascuratezza nella filtrazione e nella sostituzione degli elementi filtranti;
• sottodimensionamento del serbatoio, con conseguente surriscaldamento dell’olio.

Per la manutenzione preventiva è consigliabile:

• controllare periodicamente il livello e la pulizia dell’olio;

• sostituire i filtri secondo le scadenze previste o in base agli indicatori di intasamento;

• verificare la taratura delle valvole di pressione a intervalli regolari;

• ispezionare raccordi e tubazioni per individuare tempestivamente perdite o deformazioni;

• registrare ogni intervento in un piano di manutenzione programmata.

Un approccio sistematico alla manutenzione consente di monitorare l’efficienza del sistema, prevenire guasti e ridurre al minimo i fermi macchina imprevisti.

FAQ – Domande frequenti sulla centralina oleodinamica

Quali sono i componenti principali di una centralina oleodinamica?
I componenti fondamentali sono: serbatoio, pompa oleodinamica, motore elettrico, valvole di regolazione (direzionali, limitatrici, di portata), filtri, tubazioni e raccordi, attuatori (cilindri e motori idraulici) e strumenti come manometri e pressostati.

Come funziona il circuito di una centralina oleodinamica?
Il motore aziona la pompa, che aspira l’olio dal serbatoio e lo invia in pressione alle valvole di controllo. Queste indirizzano il fluido verso gli attuatori, che convertono l’energia idraulica in lavoro meccanico. L’olio di scarico ritorna al serbatoio attraverso il filtro di ritorno, completando il ciclo.

Che tipo di olio idraulico si utilizza?
Si impiegano oli minerali o sintetici specifici per uso idraulico, con viscosità compresa generalmente tra ISO VG 32 e ISO VG 68. La scelta dipende dalla temperatura di esercizio, dal tipo di pompa e dalle raccomandazioni del costruttore dei componenti.

Come si effettua il collaudo di una centralina?
Il collaudo prevede prove di tenuta a freddo e a caldo, taratura delle valvole limitatrici al valore di progetto, verifica di portata e pressione, controllo della temperatura dell’olio, misurazione di rumorosità e vibrazioni e simulazione delle condizioni operative reali.

Quanto dura una centralina oleodinamica ben mantenuta?
Con una manutenzione regolare e un sistema di filtrazione adeguato, la vita utile di una centralina può superare i dieci anni. La durata effettiva dipende dall’intensità di utilizzo, dalla qualità dei componenti e dal rispetto dei piani di manutenzione programmata.

Conclusione

Costruire una centralina oleodinamica significa integrare competenze meccaniche, idrauliche ed elettriche per realizzare un sistema efficiente, sicuro e duraturo. La qualità dei componenti, la cura del montaggio e una corretta messa in servizio sono gli elementi che distinguono un impianto affidabile da uno soggetto a guasti ricorrenti.

Sul portale Fluid-Hub è possibile trovare un’ampia gamma di componenti per centraline oleodinamiche (pompe, valvole, filtri, motori elettrici, raccorderia e accessori), con disponibilità in tempo reale, schede tecniche dettagliate e supporto specializzato.

Fonti e bibliografia:

1. ISO 1219-1:2012 - Fluid power systems and components – Graphical symbols and circuit diagrams

2. ISO 4406:2021 – Hydraulic fluid power – Fluids – Method for coding the level of contamination by solid particles
